ADSS 광섬유 케이블 모든 다이 일렉트릭 자체 지원 비 금속 항공 설치

최소 주문 수량 : 1 킬로미터 포장 세부 사항 : 나무로 된 드럼
배달 시간 : 5~8일 지불 조건 : L/C, T/T, 웨스턴 유니온
공급 능력 : 한달에 4500KM
원래 장소: 광저우 브랜드 이름: JQ/OEM
인증: ISO9001 ROHS CE-EMC FCC SDOC 모델 번호: ADSS-24B1

상세 정보

섬유 종류: 요청으로 YOFC 또는 Fiberhome 섬유 번수: 4-144 코어
색상: 맞춤형 길이: 2 킬로미터 또는 주문 제작된 길이
재킷 소재: PE 또는 HDPE 이름: ADSS 광섬유 케이블
강도 부재: FRP 유리 원사 중앙 강도 부재 작동 온도: -40 ~ +60 C
전폭: 50/100/200/300/400m 설치: 자립하 안테나
지휘자 수: 4-98 모델 부정: ADSS 72코어
아무레드: 아니 내부 쉬스 재료: 페이 /에서
성토 공법: 오버헤드 외장 재료: HDPE MDPE(더블재킷)
섬유 번호: 4 - 288 섬유 섬유 수: 8 코어 G.652D
모드: 단일모드 사용 시간: 20년 이상
샘플 상태: 재고 중 강도 번호: FRP, 케블라 아라미드 원사
핵심: 6-144 씨에스엠: FRP
강조하다:

모든 다이렉트릭 ADSS 광섬유 케이블

,

금속이 아닌 ADSS 광섬유 케이블

,

공기 설치 ADSS 광섬유 케이블

제품 설명

통신 케이블 24 Core at/PE ADSS 광섬유 케이블

100m 스팬이있는 24 핵심 ADSS 광섬유 케이블 24 핵심 ADSS 광섬유 케이블을 지원하는 모든 유전체 자체



제품 설명

ADSS 케이블 구성 :

  1. 섬유 코어 어셈블리

    • 250μm 섬유는 고 모듈러스 플라스틱 느슨한 튜브에 수용되어 있습니다
    • 방수 겔 화합물로 채워진 튜브
  2. 중앙 강화

    • FRP (섬유 강화 플라스틱) 코어는 비금속 강도 부재로 제공됩니다.
    • 소형 원형 코어를 형성하는 가닥 튜브 구성
  3. 보호 층

    • 내부 외피 : 얇은 폴리에틸렌 (PE) 코팅
    • 강도 층 : 아라미드 원사 강화
    • 외피 : PE 또는 방지 (AT) 재료





ADSS 광섬유 케이블 모든 다이 일렉트릭 자체 지원 비 금속 항공 설치 0

ADSS 광섬유 케이블 모든 다이 일렉트릭 자체 지원 비 금속 항공 설치 1



특징

케이블 기능 설명 : ‌

Mechanical Performance ical
유연한 구조를 가진 크러쉬 저항 디자인
단일 FRP 중앙 강도 멤버
waterproof 보호 ater

이중 계층 밀봉 :
• 100% 코어 충전
• 소수성 느슨한 튜브 화합물
weremate 자료 장점 ‌

가수 분해 내성 고 강성 튜브
온도 안정적인 기계적 특성
priber 보호 ‌

광섬유 차폐를위한 특수 충전 화합물



애플리케이션

공중 배치 방법에 적합합니다

저장 / 작동 온도 : -40 ~ ~+70 ℃




광학적 특성

항목 단위 사양
G652d
모드 필드 직경 1310nm 9.2±0.4
1550nm 10.4±0.5
클래딩 직경 124.8±0.7
클래딩 비 회로 비율  0.7
코어 클래딩 동심 오류  0.5
코팅 직경 245±5
코팅 비 회로 비율  6.0
클래딩 코팅 동심 오류  12
케이블 차단 파장 nm assc≤1260
감쇠 (Max.) 1310nm DB/KM 0.36
1550nm DBKM 0.22







기술 데이터



스팬 : 100m



110kV 미만



24 코어



구조적

매개 변수



중앙 강도 구성 요소 : FRP



직경 : 1.5mm



느슨한 튜브 (젤리가 채워짐)



외경 : 1.8mm



내부 시스 PE



두께 : 0.9mm



외피 PE



두께 : 1.8mm



인위적인

매개 변수



케이블의 외경

10.0mm



케이블 단면 영역



95.03 mm2



섬유 모델



G.652d



케이블의 무게



85kg/km



정격 인장 강도 (RTS)



10 kn



Minmum 허용 장력 (매트)



4kn



eds



3.2kn



영률



7.8 kN/mm2



열 팽창 계수



1.810-6/° C



Cruss 저항



장기 : 1100 N/100mm



단기 : 2200 N/100mm



권한 구부러진 반경



장기 (실행할 때) 220 mm



단기 (놓일 때) 360 mm



4-144 코어 ADSS 광섬유 케이블

섬유

세다

구조

섬유

튜브 당

느슨한 튜브

지름

(mm)

CSM 직경

/패드 직경 (MM)

공칭 두께

외부 재킷 (MM)

케이블 직경

(mm)

케이블

무게

(kg/km)

4 1+6 4 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 81
6 1+6 6 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 81
8 1+6 4 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 82
12 1+6 6 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 82
24 1+6 6 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 83
36 1+6 6 2.0 ± 0.1 2.3/2.3 1.7 10.5 ± 0.5 84
48 1+6 12 2.2 ± 0.1 2.6/2.6 1.7 11.1 ± 0.5 93
72 1+6 12 2.2 ± 0.1 2.6/2.6 1.7 11.1 ± 0.5 95
96 1+8 12 2.2 ± 0.1 3.0/3.9 1.7 12.5 ± 0.5 122
144 1+12 12 2.2 ± 0.1 3.5/6.4 1.7 15.5 ± 0.5 185

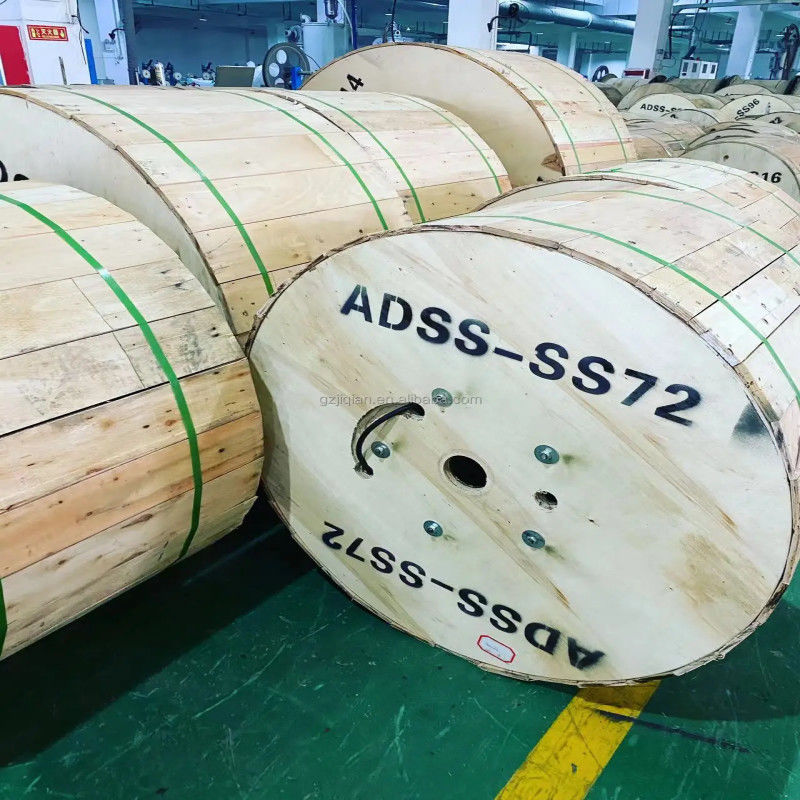

패키지 세부 사항

수출 나무 드럼, 케이블의 일반 선적 길이는 2km 또는 3km입니다.
구매자가 요구하는 경우 다른 길이도 사용할 수 있습니다.

케이블 유형
높이 (mm) 너비 (mm) 내 직경 (mm)

길이

(km)

드럼 유형
ADSS-4 900 760 500 2 합판 나무 드럼
ADSS-6 900 760 500 2 합판 나무 드럼
ADSS-8 900 760 500 2 합판 나무 드럼
ADSS-12 900 760 500 2 합판 나무 드럼
ADSS-24 900 760 500 2 합판 나무 드럼
ADSS-36 900 760 500 2 합판 나무 드럼
ADSS-48 950 760 500 2 합판 나무 드럼
ADSS-72 950 760 500 2 합판 나무 드럼
ADSS-96 1000 760 500 2 합판 나무 드럼
ADSS-144 1200 760 500 2 합판 나무 드럼

Mark : 일반적으로 포장에 대한 테스트 보고서 만 첨부하지만 귀하의 요청도 제공됩니다.
예를 들어:
a.company 이름
B. 그로스/순 중량
C. 파이버 유형
D.Cable 길이

ADSS 광섬유 케이블 모든 다이 일렉트릭 자체 지원 비 금속 항공 설치 2





FAQ

1. 당신은 거래 회사 또는 제조업체입니까?
우리는 10 년의 경험을 가진 제조업체이며, 연구, 개발 및 생산을 전문으로합니다.
광섬유 케이블의 경우 케이블과 경로 코드 ect를 떨어 뜨립니다. 우리 공장은 광저우 시티에 있습니다.

2. 품질에 대해?
우리는 생산이 완료되면 모든 섬유를 테스트하기 전에 배달 할 것입니다.
가격 확인 후 무료 샘플이 우리의 품질을 확인하기 위해 필요할 수 있습니다.

3. 작은 주문을받을 수 있습니까?
예, 소규모 주문을 사용할 수 있습니다. 우리는 비즈니스가 항상 작은 주문이라는 것을 알고 있기 때문에 고객의 새로운 프로젝트를 지원합니다.

4. 배달 시간은 얼마입니까?
일반적으로 약 3-7 일 근무일은 주로 주문 수량에 따라 다릅니다.
그러나 PLS는 귀하의 지불 후 최대한 빨리 귀하의 상품을 준비 할 것임을 확신합니다.

5. OEM 서비스를 수락 할 수 있습니까?
예, OEM 서비스를 환영합니다. 제품에 로고를 인쇄 할 수 있습니다. 당신의 모든 아이디어가 가능합니다.
