Underground Double Jacket Non Metallic Armoring Fiber Optic Cable GYFTA53/gYTA53

지금 연락

지하 듀플 자켓 비 금속 장갑 광섬유 케이블 GYFTA53/gYTA53

최소 주문 수량 :	1 킬로미터	포장 세부 사항 :	나무로 된 드럼
배달 시간 :	3-5일, 주문에 따라 달라요	지불 조건 :	L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
공급 능력 :	60000KM/월

원래 장소:	광둥, 중국	브랜드 이름:	JQ/OEM
인증:	ISO9001	모델 번호:	GYFTA53

상세 정보
섬유 번수:	4-288	재킷 소재:	PE/MDPE/HDPE/LSZH
재킷 색:	검은색	발진시간:	25년 이상
섬유 종류:	G652D	적용:	지하 직접 비포장/덕트
공장:	그래요	섬유 브랜드:	YOFC
아모레:	스틸 테이프/알루미늄 테이프
강조하다:	지하 광섬유 케이블 , 비금속 장갑 광섬유 케이블 , GYFTA53/gYTA53 광섬유 케이블

제품 설명

GYFTA53 지하 듀플 자켓 비 금속 장갑 광섬유 케이블

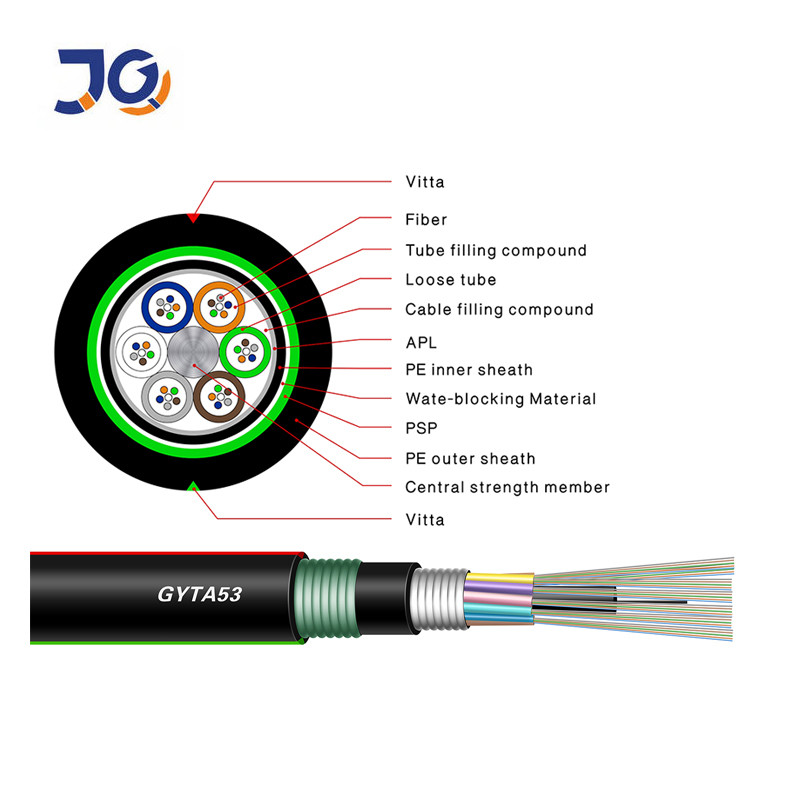

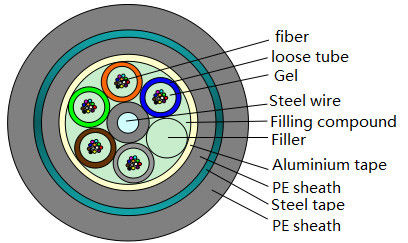

케이블 건설

GYFTA53 케이블은 250μm의 섬유를 수소 반발성 화합물로 채워진 고 모듈성 물질로 만든 느슨한 튜브에 삽입하여 구성됩니다.핵의 중심은 비금속 강화 핵 (FRP) 이다비금속 강화 코어는 폴리에틸렌 (PE) 층으로 부착되어야합니다.

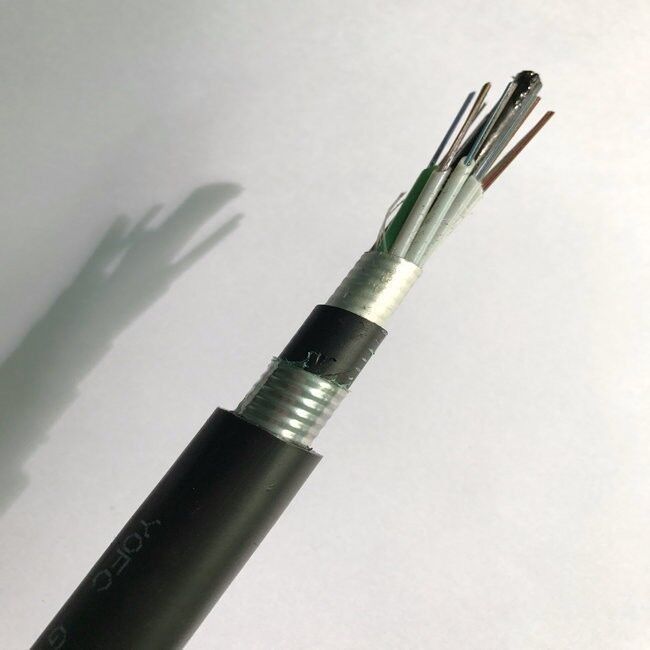

지하 듀플 자켓 비 금속 장갑 광섬유 케이블 GYFTA53/gYTA53 1

GYFTA53/GYTA53

플라스틱으로 코팅 된 알루미늄 스트립 (APL) 은 길쭉하게 포장되고 폴리에틸렌 내부 껍질로 엑스트루드됩니다.
이중 면 코팅 된 강철 스트립 (PSP) 은 길쭉하게 싸여 폴리 에틸렌 외부 껍질로 압축되어 케이블을 형성합니다.

표준

GYFTA53 광섬유 케이블은 YD / T 901 및 IEC 60794-1 표준을 준수합니다.

케이블의 방수 성능을 보장하기 위해 다음의 조치를 취한다.

- 단일 비 금속 중심 강화 코어

- 풀 튜브는 특별한 방수 화합물로 채워집니다.

- 전체 코어 충전 - 플라스틱 코팅 알루미늄 테이프 (APL) 습도 장벽

- 양면 코팅 스틸 스트립 (PSP) 은 케이블의 수분 저항성을 향상시킵니다. - 좋은 물 차단 물질은 케이블의 길쭉한 누출을 방지합니다.

적용 가능한 필드: 직접 묻힌/지하관

광학적 매개 변수

		50/125μm	62.5/125μm	G.652	G.655
약화 (+20°C)	@850nm	≤3.0dB/km	≤30.3dB/km
	@1300nm	≤10.0dB/km	≤10.0dB/km
	@1310nm			≤00.36dB/km	≤00.4dB/km
	@1550nm			≤00.22dB/km	≤00.23dB/km
대역폭 (A급)	@850nm	≥ 500MHz.km	≥ 200MHz.km
	@1300nm	≥ 1000MHz.km	≥ 600MHz.km
숫자 개도		0.200 ±0.015NA	0.275±0.015NA
케이블 절단 파장 λcc				≤ 1260nm	≤ 1450nm

지하 듀플 자켓 비 금속 장갑 광섬유 케이블 GYFTA53/gYTA53 4

지하 듀플 자켓 비 금속 장갑 광섬유 케이블 GYFTA53/gYTA53 5

케이블 성능

항목		매개 변수
섬유수		24
색상 코팅 섬유	차원	250μm±15μm
	색상	파란색, 주황색, 녹색, 갈색, 회색, 흰색,
느슨한 튜브	차원	10.8mm±0.1mm
	소재	PBT
	색상	파란색, 오렌지색, 녹색, 갈색
필러	소재	PE
	색상	검은색
중력 구성원	차원	10.6mm±0.2mm
	소재	포스파이트 철선
장갑	소재	플라스틱으로 코팅된 강철 스트립과 알루미늄 테이프
외장	소재	PE
	색상	검은색

기계 및 환경 특성

항목	단위	사양
긴장 (장기)	N	600
긴장 (단기)	N	1500
크러쉬 (장기)	N/10cm	1000
크러쉬 (단기)	N/10cm	3000
굽기 반지름 (동적)	mm	20D
굽기 반지름 (정적)	mm	10D
설치 온도	°C	-40+60
작동 온도	°C	-40+70
저장 온도	°C	-40+70
반복 굽기	부하:250N;주기 수: 30 명백한 추가 약화, 섬유 끊기 및 케이블 손상없이.
톱션	부하:250N; 주기 수:10굽는 각도:±90° 명백한 추가 약화, 섬유 파열 및 케이블 손상이 없습니다.

OTDR 테스트

지하 듀플 자켓 비 금속 장갑 광섬유 케이블 GYFTA53/gYTA53 6
