물 저항하는 48 핵심 500m 경간 OFC ADSS 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
| 최소 주문 수량 : | 10km | 포장 세부 사항 : | 나무 드럼 또는 철 드럼 |
|---|---|---|---|
| 배달 시간 : | 12일 | 지불 조건 : | T/T, 웨스턴 유니온, 알리페이, 머니그램 |
| 공급 능력 : | 달 당 20000KM |
| 원래 장소: | 광동 중국 | 브랜드 이름: | Jiqian /Customized |
|---|---|---|---|
| 인증: | ISO9001 CE ROHS Rohs FCC | 모델 번호: | ADSS-4F/12F /24F/48F/96F |
|
상세 정보 |
|||
| 애플리케이션: | 야외 원거리 통신 | 섬유질 수: | 4-288 코어 |
|---|---|---|---|
| 전폭: | 50m 100m /200m /300m /400m | 튜브당 섬유: | 4/6/8/12F |
| 샘플: | 받아들일 수 있습니다 | 강도 번호: | FRP, 케블라 아라미드 원사 |
| 구조: | 좌초된 루즈 튜브 | 재킷 색상: | 까만 노란 bule 또는 주문을 받아서 만드는 |
| 작동 온도: | -40℃ ~ +80℃ | 섬유형: | G652D, OM3, G655, OM4, OM5 |
| 하이 라이트: | FRP ADSS 광섬유 케이블,400m 전폭 ADSS 광섬유 케이블 |
||
제품 설명
뜨거운 판매 공장은 어떤 금속 FRP ADSS 광섬유 케이블도 값을 매기지 않습니다
ADSS 데스트릭피티온
전-유전체 자립한 옵틱 케이블 (ADSS)는 ADSS 광섬유 케이블을 위한 또 다른 이름입니다. 광섬유에서 2가지 방식이 있습니다 ; 단일 모드와 멀티 모드 광섬유.
옵틱 케이블의 보강 요소가 그것의 체중과 외부 부하에 견딜 수 있고, 높은 의학적 장점을 가지고, 강한 전기적 환경의 영향에 견딜 수 있는 것을 자기-지지형은 나타냅니다.
높은 신뢰도 성능과 포괄적 전송 회로 기반은 케이블, 중단, 종단과 종결 구내를 포함하는 ADSS 광 케이블 시스템에 의해 제공됩니다.
특성
· 깡통은 전원을 차단하지 않고 설치됩니다
· 우수한 AT 성과, AT 덮개의 동작점에 귀납적인 최대가 25kV에 도달할 수 있습니다
· 경량과 작은 직경이 얼음과 바람에 의해 초래된 부하와 타워 위의 부하를 줄입니다
그리고 역전파
· 큰 경간 길이와 가장 큰 전폭은 1000m 넘게 입니다
인장 강도와 온도의 · 좋은 공연
· 디자인 수명은 30년입니다
·Application
가공전력선의 실제 상태는 ADSS 케이블이 설계되고 있을 때 전체 고려 안으로 잡힙니다. 110kV 하에 가공전력선을 위해,
PE 외부 쉬스는 적용됩니다. FOR 전선은 110kV를 동등하거나 뛰어넘습니다, AT 외부 쉬스가 적용됩니다. 아라미드 양과 좌초의 데디케이트 디자인
과정은 다양한 전폭에 대한 요구를 충족시킬 수 있습니다.
·Standards
ADSS 케이블은 IEC 60794-1과 더불어 표준 IEEE Ｐ 1222에 따릅니다.
구조와 기술적 요구
1. ADSS 단일 피복
| 섬유 번수 | 구조 | 강관 당 섬유 |
로세 튜브 직경 (MM) |
FRP / 패드 직경 (밀리미터) | 외부 재킷(MM)의 두께 | 레프. 외부의 지름 (밀리미터) |
레프. 중량 (kg/km) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
팁 : 아볼브 테이블에서 모든 상술은 더 데트알스 상술을 위해, 대략 자료입니다,
플스는 우리의 매출자와 연락합니다.
2. ADSS 이중 자켓
| 섬유 번수 | 구조 | 강관 당 섬유 |
로세 튜브 직경 (MM) |
FRP / 패드 직경 (밀리미터) | 외부 재킷(MM)의 두께 | 레프. 외부의 지름 (밀리미터) |
레프. 중량 (kg/km) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
팁 : 아볼브 테이블에서 모든 상술은 더 데트알스 상술을 위해, 대략 자료입니다,
플스는 우리의 매출자와 연락합니다.
|
섬유형 |
희석 (+20C) |
대역폭 |
광케이블 컷오프 파장 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125 um | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125 um | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
세부 사항 회화 전람회

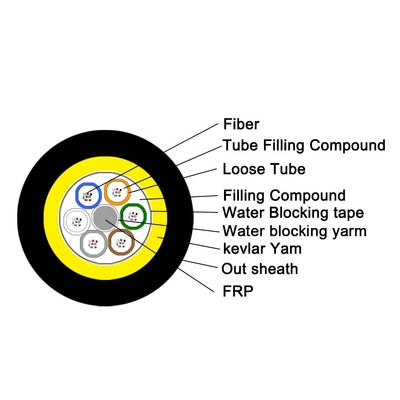

단일 피복 ADSS 섬유 케이블

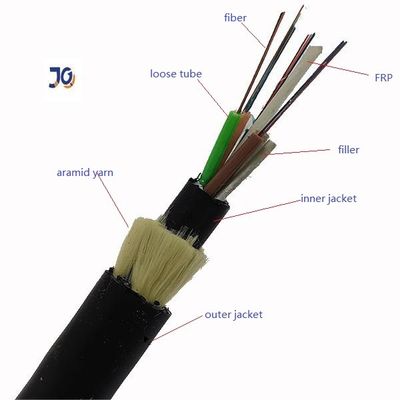

두배는 ADSS 광섬유 케이블을 입힙니다

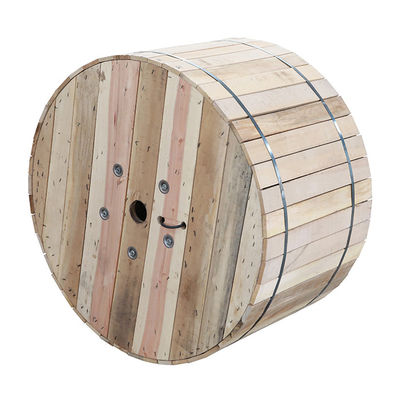

포장되는 것 :
1. 직접적인 공장입니까?
전문적 케이블 제조사로서 광섬유 케이블, MPO 브레이크아웃 케이블, 광섬유 패치 코드를 전문으로 했습니다.
자사 제품은 주로 유럽과 남아메리카와 몇몇 다른 나라와 지역으로 보내집니다.
2. 당신의 주요 생산물이 무엇입니까?
야외 광섬유는 실내 광섬유 케이블 FTTH 드롭 케이블 ADSS에게 전보를 칩니다
실내 무장한 패치는 섬유 케이블 광 패치 코드 Sc LC FC ST MTP MPO 광 패치 코드를 끈으로 묶습니다
3. 제품 품질 보증 기간?
광섬유 케이블에 보장이 되어있는 20년
4. 당신은 원료를 위한 증명서를 가지고 있습니까?
우리는 자격 있는 ISO9001 ROHS 원료 공급 툴들과 장기적인 관계 협력을 구축합니다
