물 저항하는 48 핵심 500m 경간 OFC ADSS 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
| 최소 주문 수량 : | 10KM | 포장 세부 사항 : | 나무 드럼 또는 철 드럼 |
|---|---|---|---|
| 배달 시간 : | 협상하다 | 지불 조건 : | 전신환, 웨스턴 유니온, 알리페이 |
| 공급 능력 : | 달 당 20000KM |
| 원래 장소: | 광저우 중국 | 브랜드 이름: | JQ/HAISO |
|---|---|---|---|
| 인증: | ISO9001 CE ROHS | 모델 번호: | ADSS-4F/12F /24F/48F/96F |
|
상세 정보 |
|||
| 신청: | 통신 | 섬유질 수: | 4-432 코어 |
|---|---|---|---|
| 기간: | 50m 100m /200m /300m 또는 고객화 | 튜브당 섬유: | 4/6/8/12/24/48F |
| 서비스: | 샘플 제공 | 강도 번호: | FRP, 케블라 아라미드 원사 |
| 구조: | 필러가 있는 좌초된 느슨한 튜브 | 재킷 색상: | 까만 노란 bule 또는 주문을 받아서 만드는 |
| 작동 온도: | -40℃ ~ +70℃ | 섬유 유형: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
| 하이 라이트: | ADSS 싱글모드 광학 섬유 케이블,자체 지원 ADSS 광학 섬유 케이블 |
||
제품 설명
머리 위 옥외 singlejacket 다 핵심 싱글모드 ADSS 광학 섬유 케이블

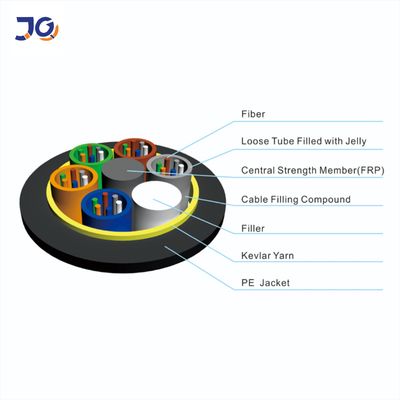

ADSS 파괴
ADSS 케이블은 비금속 재질로 제작되어 공중 송전선로와 자립이 가능합니다.인장 저항 재료는 아라미드 원사입니다.
고탄성 모듈로그리고 최적화된 구조는 케이블의 무게와 기계적, 물리적 특성을 적절하게 배치할 수 있습니다.
타워에 가해지는 부하를 최소화합니다.느슨한 튜브 구조, 튜브 젤리 충전, 요소(튜브 및 필러 로드) 및 물 차단 실 레이업
비금속 중앙 강도 부재 주변, 케이블 코어를 묶는 데 사용되는 폴리에스터 원사, 케이블 코어를 세로로 감싸는 방수 테이프,
thearamid 원사 강화 및 PE 외피.
형질
· 전원을 차단하지 않고 설치 가능
· 우수한 AT 성능, AT sheath의 작동점에서 최대 유도는 25kV에 달할 수 있습니다.
· 가벼운 무게와 작은 직경으로 얼음과 바람에 의한 하중과 타워에 가해지는 하중 감소
및 백프롭
· 긴 경간 길이와 최대 경간은 1000m 이상
· 인장 강도 및 온도 성능 우수
· 설계 수명은 30년
·신청
가공 전력선의 실제 상태는 ADSS 케이블을 설계할 때 충분히 고려됩니다.110kV 이하 가공 전력선의 경우,
PE 외피를 적용하였습니다.110kV 이상의 전력선은 AT 외피를 적용합니다.아라미드 수량 및 좌초의 전용 설계
프로세스는 다양한 스팬에 대한 요구를 충족시킬 수 있습니다.
·표준
ADSS 케이블은 표준 IEEE P 1222 및 IEC 60794-1을 준수합니다.
구조 및 기술 사양
1.ADSS 싱글 재킷
| 섬유 수 | 구조 | 튜브당 섬유 |
손실 튜브 직경 (MM) |
FRP/패드 직경(mm) | 외피두께(mm) | 참조밖의 지름 (mm) |
참조무게 (킬로그램/킬로미터) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
팁: abolve 테이블의 모든 사양은 자세한 사양에 대한 대략적인 데이터입니다.
pls는 우리의 판매업자에게 연락합니다.
2. ADSS 더블 재킷
| 섬유 수 | 구조 | 튜브당 섬유 |
손실 튜브 직경 (MM) |
FRP/패드 직경(mm) | 외피두께(mm) | 참조밖의 지름 (mm) |
참조무게 (킬로그램/킬로미터) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
팁: abolve 테이블의 모든 사양은 자세한 사양에 대한 대략적인 데이터입니다.
pls는 우리의 판매업자에게 연락합니다.
|
섬유 유형 |
감쇠 (+20℃) |
대역폭 |
광케이블 차단 파장 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |

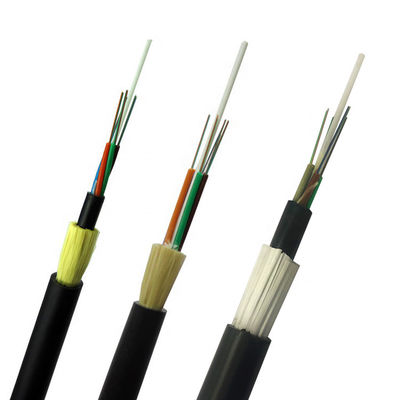

세부 사진 쇼

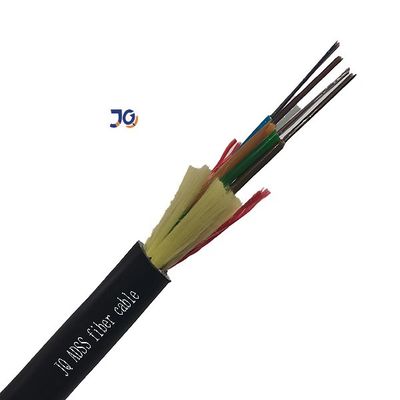

단일 재킷 ADSS 섬유 케이블
더블 재킷 ADSS 광섬유 케이블
포장:
1. 직접 공장입니까?
전문 케이블 제조업체로서 광섬유 케이블, MPO 브레이크아웃 케이블, 광섬유 패치 코드를 전문으로 합니다.
당사의 제품은 주로 유럽, 남미 및 기타 국가 및 지역으로 수출됩니다.
2. 주요 제품은 무엇입니까?
실외 광섬유 케이블 실내 광섬유 케이블 FTTH 드롭 케이블 ADSS
실내 장갑 패치 코드 광섬유 케이블 광 패치 코드 Sc LC FC ST MTP MPO 광 패치 코드
3. 제품 품질 보증 기간?
광섬유 케이블 20년 보증
4. 원료 인증서가 있습니까?
우리는 자격을 갖춘 ISO9001 ROHS 원료 공급업체와 장기적인 관계 협력을 구축합니다.
