물 저항하는 48 핵심 500m 경간 OFC ADSS 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
상세 정보 |
|||
섬유형: | G652D | 애플리케이션: | 공기 / 도관 |
---|---|---|---|
관리인들의 수: | 48 핵심 96 핵심 144 핵심 | 구조: | 꼼짝 못하게 된 루즈 튜브 |
작동 온도: | -40 ~ +60 C | 중심 강도 부재: | FRP |
전폭: | 80m 100m 200m 300m | ||
하이 라이트: | ADSS 광섬유 케이블 12 핵심,반대 설치류 ADSS 광섬유 케이블 |
제품 설명

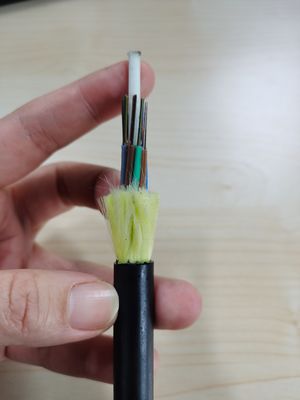

전폭 100m 12 핵심 야외 ADSS 항설치류 피브라 눈의 케이블
ADSS (올-디엘렉트릭 자립하는 것) 케이블은 심지어 전압의 인가되어 있는 라인 설치가 요구되는 때인 송신 환경과 더불어 분포에 이상적 포인스타야션입니다.
특징 :
1 : 폐쇄 애프디 전원 없이 설치될 수 있습니다.
2 : 엑셀렌타트 성능. 동작점 오팻 재킷에 귀납적인 최대는 25kV에 도달할 수 있습니다.
3 : 경량과 작은 직경이 얼음과 바람에 의해 초래된 부하와 타워와 4 위의 부하를 줄입니다 :역전파.
5 : 큰 경간 길이와 가장 큰 전폭은 200m 이상 입니다.
6 : 좋은 공연 어브텐시레 강도와 온도.
7 : 디자인 수명은 30년 이상 입니다.
애플리케이션 :
안테나
구조와 기술적 요구 adss-sj(50-150M) :
레프. 외부의 지름 (밀리미터) |
레프. 중량 (kg/km) |
Rec. 매일 맥스. (kN) |
맥스 허용 작용 장력 (kN) |
중단 힘 (kN) |
힘 멤버 CSA (mm2) |
기준의 (kN/mm2) |
열기 확장 계수 (x10- 6 / K) |
적당한 전폭 (원자력 안전 위원회 Standard,m) |
||||
PE 재킷 | AT 재킷 | A | 비 | C | D | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |

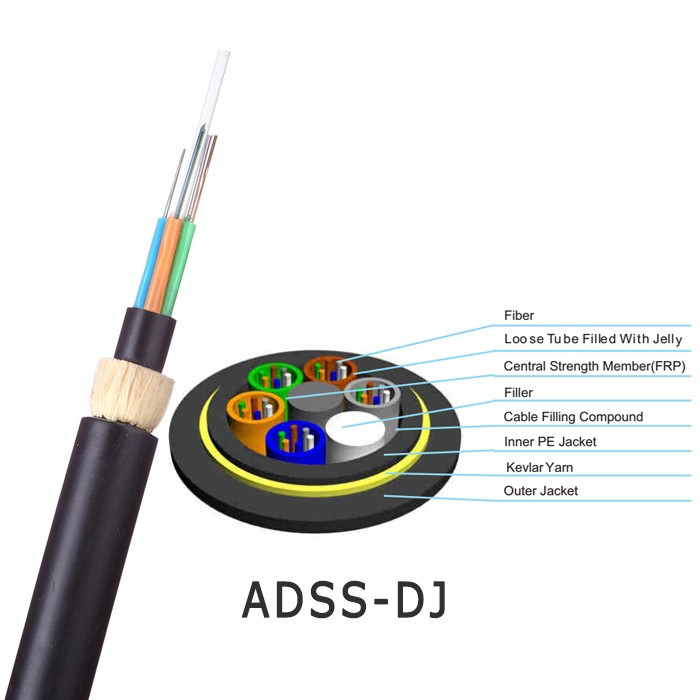

구조와 기술적 요구 adss-dj(50-750M)
레프. 외부의 지름 (밀리미터) |
레프. 중량 (kg/km) |
Rec. 매일 맥스. (kN) |
맥스 허용 작용 장력 (kN) |
중단 힘 (kN) |
힘 멤버 CSA (mm2) |
기준의 (kN/mm2) |
열기 확장 계수 (x10- 6 / K) |
적당한 전폭 (원자력 안전 위원회 Standard,m) |
||||
PE 재킷 | AT 재킷 | A | 비 | C | D | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
기록 : 오직 ADSS 케이블의 부분만을 테이블에 수록됩니다. 다른 전폭과 ADSS 케이블은 직접적으로 EFON으로부터 조사될 수 있습니다.
테이블에서 상술은 어떤 높이 차이가 없고 설치가 하락은 1 %라는 조건으로 얻어집니다.
섬유 번수는 2 내지 72입니다. 섬유의 식별은 국가 표준에 따릅니다.
이 데이터 시트는 참조 그러나 계약을 전혀 보충이 아닐 수 있을 뿐입니다. 더 자세한 정보를 위해 우리의 판매원들에 연락하세요.
