물 저항하는 48 핵심 500m 경간 OFC ADSS 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
상세 정보 |
|||
원래 장소: | 광저우, 중국 | 인증: | CE/ISO9001 |
---|---|---|---|
중심 힘 멘베루스: | FRP | 강도 부재: | 케브라 아라미드 얀 |
ADSS 케이블 피복: | PE | 저장 / 수송 온도 범위: | -40C 내지 +60C |
관리인들의 수: | ≥ 10 | 작동 온도: | -20C~+60C |
애플리케이션: | 실내 / 야외 접근 건물 | ||
하이 라이트: | 120m 전폭 광 케이블,아라미드 ADSS 광 케이블 |
제품 설명
특성
1. 전원을 차단하지 않고 설치될 수 있습니다 ;
2. 엑스셀트 AT 성과, AT 덮개의 동작점에 귀납적인 최대가 25kV에 도달할 수 있습니다 ;
3.경량과 작은 직경이 얼음과 바람에 의해 초래된 부하와 타워와 역전파 위의 부하를 줄입니다 ;
4. 큰 경간 길이와 가장 큰 전폭은 1000m 이상 입니다 ;
5. 인장 강도와 온도의 좋은 공연 ;
6.디자인 수명은 30년입니다.
섬유 파라미터
항목 | 유닛 | 상술 | |
섬유형 | G.652D | ||
모드 필드 직경 |
1310nm | 밀리미터 | 9.2±0.4 |
1550nm | 밀리미터 | 10.4±0.8 | |
클래딩 직경 | 밀리미터 | 125.0±1 | |
피복 비원형성 | % | ≤1.0 | |
핵심 / 클래딩 동심 오차 | 밀리미터 | ≤0.5 | |
코팅 직경 | 밀리미터 | 245±5 | |
코팅 비원형성 | % | ≤6.0 | |
코팅 / 클래딩 동심 오차 | 밀리미터 | ≤12.0 | |
케이블 컷오프 파장 | 별거 안 해 | ≤1260 | |
감쇠곁수 |
1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.22 | |
내력 수치 | 인상력 크기 | ≥100 |
기계적이고 환경적인 특징
성능 파라미터 |
평가된 인장 강도 (RTS) |
나트 |
4.5 |
긴장 (매트)의 사용을 허용합니다 |
나트 |
2 | |
매년 평균의 달리는 긴장 (EDS) |
나트 |
1.8 |
|
긴장 (UES)를 운영하는 북방한계선 |
나트 |
3.2 |
|
열팽창계수 |
10-6/C |
1/C |
|
영계수 |
kN/mm2 |
3.75 |
|
압축 강도 | 오랫동안 | 1000N/100mm | |
단기적으로 | 2000N/100mm | ||
최소 벤딩 범위 | 실행 | 115 밀리미터 | |
포설 | 235 밀리미터 | ||
포설 | - 20~+60' C |
적용 가능한 온도 범위 | 교통과 작업 | - 40~+60' C | |
Yu 긴 광섬유 케이블 |
0.4-0.6% |
||
사용 시간 | 25년을 최대한으로 쓰세요 |
특징 :
낮은 감약과 분산, 특수 제어의 길이를 초과하고 변화하는 환경에서 좋은 전송 성능을 보증합니다.
우수한 기계적 성능
좋은 유연성과 휨 성능
작은 외경, 밝기와 조밀 구조
제품 설명

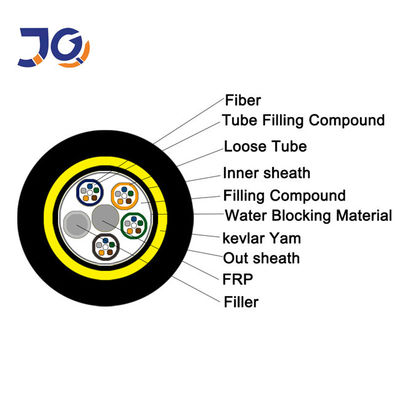

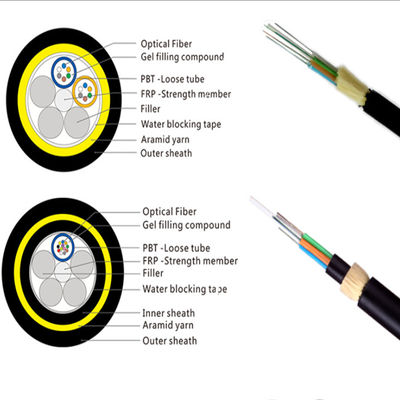

ADSS 케이블은 좌초된 루즈 튜브입니다. 섬유, 250μm은고 계수 플라스틱으로 만들어진 루즈 튜브에 위치됩니다.튜브는 방수 충전용 콤파운드로 채워집니다. 강관 (그리고 충전기는) 소형이고 순환 케이블 코어 안으로 비금속 중심 강도 부재로서 (섬유 강화 플라스틱을) FRP 주위에 좌초됩니다.케이블 코어가 충전용 콤파운드로 채워진 후. 그것은 가는 PE (폴리에틸렌) 내부 쉬스로 덮입니다.아라미드 얀의 꼼짝 못하게 된 레이어가 강도 부재로서 내부 쉬스위에 도포된 후, 더 케이블은 PE 또는 AT (안티트래킹) 외부 쉬스로 완료됩니다.
