물 저항하는 48 핵심 500m 경간 OFC ADSS 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
상세 정보 |
|||
섬유형: | YOFC | 섬유 번수: | 4 -288 핵심 |
---|---|---|---|
색: | 검정색 | 길이: | 2 킬로미터 또는 주문 제작된 길이 |
재킷 소재: | PE 또는에서 | 이름: | ADSS 광 케이블 |
강도 부재: | FRP 중심 강도 부재 | 작동 온도: | -40 ~ +60 C |
전폭: | 100m | 설치: | 공중선 |
하이 라이트: | 100m 아드스 어브크 케이블,AT 재킷 아드스 어브크 케이블,AT 재킷 아드스 케이블 |
제품 설명
피브라 눈의 드 6 히로 케이블 ADSS 6시 12분 Y 24 히로 광섬유 케이블 100m

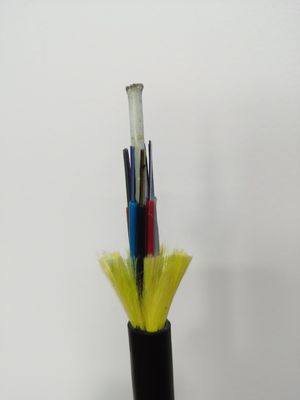

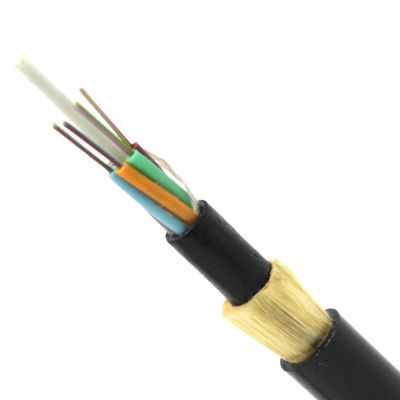

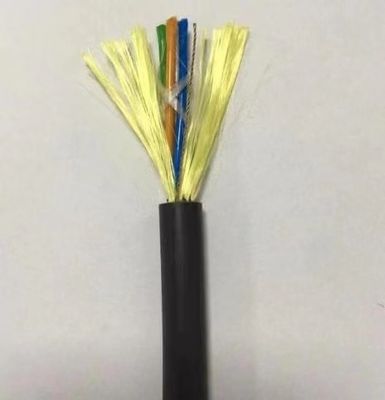

ADSS 케이블은 좌초된 루즈 튜브입니다. 섬유, 250μm은고 계수 플라스틱으로 만들어진 루즈 튜브에 위치됩니다. 방수 충전용 콤파운드로 아리필드 튜브. 강관 (그리고 충전기는) 소형이고 순환 케이블 코어 안으로 비금속 중심 강도 부재로서 (섬유 강화 플라스틱을) FRP 주위에 좌초됩니다. 케이블 코어가 충전용 콤파운드로 채워진 후. 그것은 가는 PE (폴리에틸렌) 내부 쉬스로 덮입니다. 아라미드 얀의 꼼짝 못하게 된 레이어가 강도 부재로서 내부 쉬스위에 도포된 후, 더 케이블은 PE 또는 AT (안티트래킹) 외부 쉬스로 완료됩니다.
애플리케이션
공기 성토 공법에 적합합니다
저장 / 작동 온도 : -40C~+70C
광학적 특성
항목 | 유닛 | 상술 | |
G652D | |||
모드 필드 직경 | 1310nm | um | 9.2±0.4 |
1550nm | um | 10.4±0.5 | |
클래딩 직경 | um | 124.8±0.7 | |
피복 비원형성 | % | ≤0.7 | |
코어를 덮은 편심 오차 | um | ≤0.5 | |
코팅 직경 | um | 245±5 | |
코팅 비원형성 | % | ≤6.0 | |
클래딩 피복 편심 오차 | um | ≤12 | |
케이블 컷오프 파장 | 별거 안 해 | acc≤1260 | |
희석 (최대.) | 1310nm | dB/km | ≤0.36 |
1550nm | 드브케이엠 | ≤0.22 |
4-144 핵심 ADSS 광섬유 케이블
섬유 총수 |
구조 |
섬유 튜브마다 |
루즈 튜브 지름 (밀리미터) |
CSM 지름 /pad 지름(MM) |
공칭 두께 외부 재킷(MM)의 |
케이블 직경 (밀리미터) |
케이블 중량 (kg/km) |
4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 |

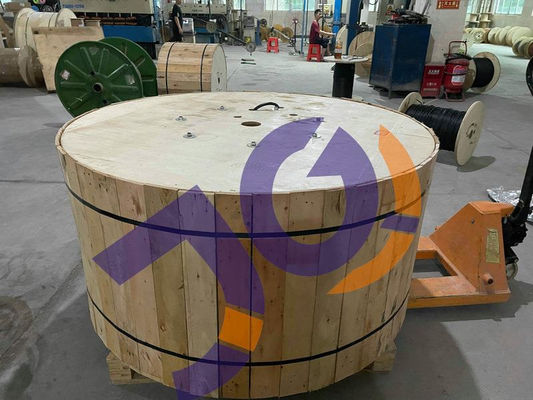

패키지 항목
