물 저항하는 48 핵심 500m 경간 OFC ADSS 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
상세 정보 |
|||
섬유 유형: | 요청으로 YOFC 또는 Fiberhome | 섬유 수: | 4 -144 코어 |
---|---|---|---|
색상: | 검정, 주문을 받아서 만드는 | 길이: | 맞춤형 길이 |
재킷 소재: | 체육 또는 AT | 이름: | ADSS 광섬유 케이블 |
스트렝스 멤버: | FRP 센트럴 스트렝스 멤버 | 작동 온도: | -40 ~ +60C |
기간: | 50/100/200/300/400m | 설치: | 자체 지원 항공 |
하이 라이트: | 144 코어 모든 유전체 ADSS 케이블,FRP 모든 유전체 ADSS 케이블,FRP 강도 광고 OFC 케이블 |
제품 설명
PE 재킷 자활 공중 케이블을 가진 모든 유전체 ADSS 섬유 케이블 경간 100M
제품 설명

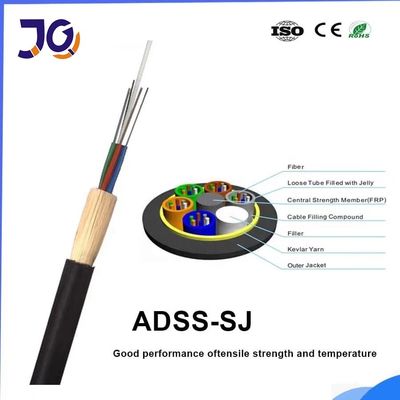

ADSS 케이블은 비금속 재료로 만들어졌으며 공중 송전선로와 자립합니다.인장 저항 소재는 고탄성 모듈이 있는 아라미드 원사입니다.그리고 최적화된 구조는 케이블의 무게와 기계적, 물리적 특성을 적절하게 배치할 수 있고 타워에 가해지는 하중을 최소화할 수 있습니다.느슨한 튜브 구조, 튜브 젤리 충전, 비금속 중심 강도 부재 주위에 적층된 요소(튜브 및 필러 로드) 및 방수 실,케이블 코어를 묶는 데 사용되는 폴리에스테르 원사, 케이블 코어를 세로로 감는 방수 테이프, 테나라미드 원사 강화 및 PE 외판.
형질
최적의 케이블 구조, 높은 섬유 밀도.
정확한 섬유 길이 균형은 안정적인 성능을 보장합니다.
물 차단, 저탄소 및 환경 친화적 인 케이블 코어에 젤이 없습니다.
외피의 구조 혁신으로 블로잉 성능을 향상시킵니다.
성능이 입증된 느슨한 튜브 디자인
작은 직경, 가볍고 마찰이 적은 외피 디자인
우수한 송풍 길이 및 빠르고 안전하며 비용 효율적인 설치
우수한 방수 성능과 손쉬운 취급을 위한 Drycore 디자인
SZ 스트랜딩 디자인은 중간 스팬에 쉽게 접근할 수 있도록 하고 설치 및 환경적 가혹함에서 섬유를 분리합니다.
필요할 때 손쉬운 설치 및 제거

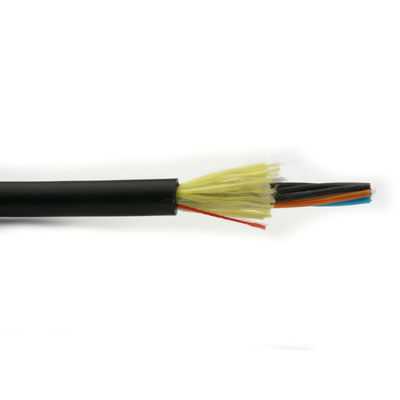

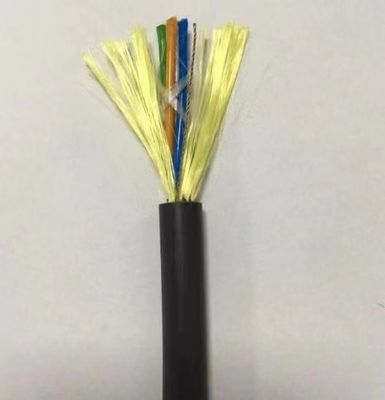

시료
애플리케이션
공중 부설 공법에 적합
보관 / 작동 온도: -40℃~+70℃
광학적 특성
아이템 | 단위 | 사양 | |
G652D | |||
모드 필드 직경 | 1310nm | 음 | 9.2±0.4 |
1550nm | 음 | 10.4±0.5 | |
클래딩 직경 | 음 | 124.8±0.7 | |
클래딩 비 원형 | % | ≤0.7 | |
코어 클래딩 동심도 오류 | 음 | ≤0.5 | |
코팅 직경 | 음 | 245±5 | |
비원형 코팅 | % | ≤6.0 | |
클래딩 코팅 동심도 오류 | 음 | ≤12 | |
케이블 컷오프 파장 | nm | acc≤1260 | |
감쇠(최대) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
기술 데이터
경간 : 100m |
110kv 이하 |
48코어 |
구조적 매개변수 |
중심강도성분 : FRP |
직경: 1.5mm |
느슨한 튜브(젤리 충전) |
외경: 1.8mm |
|
내피 PE |
두께 : 0.9mm |
|
외피 PE |
두께: 1.8mm |
|
전문인 매개변수 |
케이블의 외경 |
10.0mm |
케이블 단면적 |
95.03mm2 |
|
섬유 모델 |
G.652D |
|
케이블의 무게 |
85kg/km |
|
정격 인장 강도(RTS) |
10kn |
|
최소 허용 장력(MAT) |
4kn |
|
EDS |
3.2kn |
|
영률 |
7.8kn/mm2 |
|
열팽창 계수 |
1.810-6/°C |
|
십자 저항 |
장기: 1100 n/100mm |
|
단기: 2200 n/100mm |
||
허가 굴곡 반경 |
장기(런닝 시) 220mm |
|
단기(눕힐 때) 360 mm |
4-144 코어 ADSS 광섬유 케이블
섬유 세다 |
구조 |
섬유 튜브당 |
느슨한 튜브 지름 (mm) |
CSM 직경 /패드 직경(mm) |
공칭 두께 외부 재킷의 (mm) |
케이블 직경 (mm) |
케이블 무게 (kg/km) |
4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 |
패키지 세부 정보
