ADSS 야외 G65D 오버헤드 48 96 핵심 SM 단일모드 공중 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
상세 정보 |
|||
섬유형: | 요구로서의 YOFC 또는 화이바홈 | 섬유 번수: | 4 -144 핵심 |
---|---|---|---|
색: | 주문을 받아서 만들어지는 검정 | 길이: | 2km 또는 주문을 받아서 만들어진 길이 |
재킷 물자: | PE 또는에 | 이름: | ADSS 광 케이블 |
강도 부재: | FRP 중심 강도 부재 | 작동 온도: | -40 ~ +60 C |
경간: | 100m 200m 300m 400m 500m 스팸 | 설치: | 자활하는 공중선 |
하이 라이트: | 48 코어 ADSS 광섬유 케이블,500m 스팬 ADSS 광섬유 케이블,48 코어 ADSS ofc 케이블 |
제품 설명
24 핵심 ADSS 광섬유 케이블 100m 200m 300m 400m 500m 경간
ADSS 사양

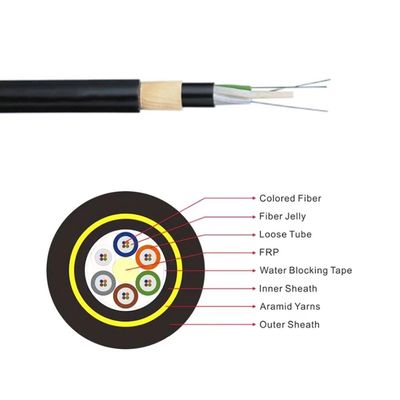

케이블 구조 |
이름 | ADSS-48B1-PE-100 |
FRP 센터 강화 멤버 |
2.0mm | |
섬유 충전 화합물 |
2.2±0.1mm | |
PE 외부 두께 |
1.8±0.2mm | |
케이블 직경 |
10.0±0.3mm | |
케이블 무게 | 85±10%kg/km | |
느슨한 튜브 번호 | 4포 | |
튜브의 섬유 수 |
12섬유 | |
느슨한 튜브 색상 |
블루, 오렌지, 그린, 브라운,
|
|
광섬유 색상 |
블루,오렌지,그린,브라운,그레이,내츄럴,레드,블랙,옐로우,퍼플,핑크,아쿠아. |
제품 설명

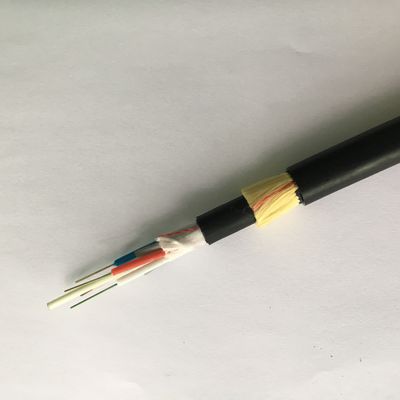

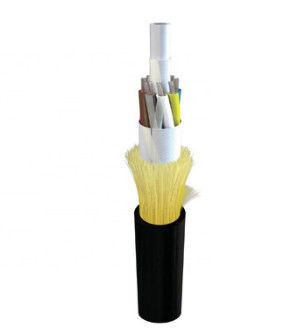

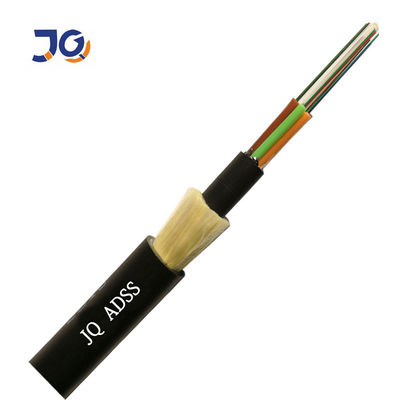

ADSS 케이블느슨한 튜브가 좌초되어 있습니다.250μm의 섬유는 고탄성 플라스틱으로 만들어진 느슨한 튜브에 위치합니다.튜브는 방수 충전 화합물로 채워져 있습니다.튜브(및 필러)는 FRP(Fiber Reinforced Plastic) 주위에 비금속 중심 강도 부재로 꼬여 있고 컴팩트한 원형 케이블 코어에 들어 있습니다.케이블 코어가 충전 화합물로 채워진 후.얇은 PE(폴리에틸렌) 내부 피복으로 덮여 있습니다.아라미드 원사의 연선 층을 내피에 강도 부재로 적용한 후 PE 또는 AT(트랙킹 방지) 외피로 케이블을 완성합니다.
특징
압착 저항 및 유연성, 케이블 방수를 보장하기 위해 다음과 같은 조치가 취해집니다.
100% 케이블 코어 충전, 느슨한 튜브 충전 화합물
우수한 기계적 및 온도 성능
가수분해 저항성이 있는 고강도 루스 튜브
섬유의 중요한 보호를 보장하는 특수 튜브 충전 화합물
단일 섬유 강화 플라스틱을 중심 강도 부재로 사용
애플리케이션
공중 부설법에 적합
보관 / 작동 온도: -40℃~+70℃
광학적 특성
아이템 | 단위 | 사양 | |
G652D | |||
모드 필드 직경 | 1310nm | 음 | 9.2±0.4 |
1550nm | 음 | 10.4±0.5 | |
클래딩 직경 | 음 | 124.8±0.7 | |
클래딩 비 원형 | % | ≤0.7 | |
코어 클래딩 동심도 오류 | 음 | ≤0.5 | |
코팅 직경 | 음 | 245±5 | |
비원형 코팅 | % | ≤6.0 | |
클래딩 코팅 동심도 오류 | 음 | ≤12 | |
케이블 컷오프 파장 | nm | acc≤1260 | |
감쇠(최대) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
4-144 코어 ADSS 광섬유 케이블
섬유 세다 |
구조 |
섬유 튜브당 |
느슨한 튜브 지름 (mm) |
CSM 직경 /패드 직경(mm) |
공칭 두께 외부 재킷의 (mm) |
케이블 직경 (mm) |
케이블 무게 (kg/km) |
4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 |
패키지 세부 정보
