단일 자켓 ADSS 광섬유 케이블 80m 100m 120m Span
담당자 : JQ CABLE
전화 번호 : +8618122383351
왓츠앱 : +8618122383351
| 최소 주문 수량 : | 1km | 포장 세부 사항 : | 나무로 되는 드럼 |
|---|---|---|---|
| 배달 시간 : | 5-8 작업 일수 | 지불 조건 : | L / C, T / T, 웨스턴 유니온 |
| 공급 능력 : | 달 당 4500 킬로미터 |
| 원래 장소: | 광저우 | 브랜드 이름: | JQ/OEM |
|---|---|---|---|
| 인증: | ISO9001 ROHS CE-EMC FCC SDOC | 모델 번호: | ADSS |
|
상세 정보 |
|||
| 섬유형: | 단일 모드 또는 다 형태 | 섬유 번수: | 4-144 핵심 |
|---|---|---|---|
| 색: | 검정색 | 길이: | 2km 또는 주문을 받아서 만들어진 길이 |
| 재킷 물자: | 페이 /에서 | 이름: | ADSS 광 케이블 |
| 강도 부재: | FRP | 애플리케이션: | 공중 |
| 작동 온도: | -40 ~ +60 C | 타입: | S-Z 본쇄 형태인 ADSS |
| 강조하다: | 150m 광섬유 케이블,G652D 광학 섬유 케이블,SDOC 광 케이블 |
||
제품 설명

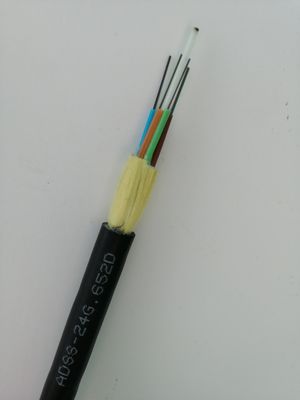

/ PE에 있는 ADSS-24 G652D는 150m 또는 200m 전폭 광섬유 케이블을 외장합니다
ADSS 케이블은 좌초된 루즈 튜브입니다. 섬유, 250μm은고 계수 플라스틱으로 만들어진 루즈 튜브에 위치됩니다. 방수 충전용 콤파운드로 아리필드 튜브. 강관 (그리고 충전기는) 소형이고 순환 케이블 코어 안으로 비금속 중심 강도 부재로서 (섬유 강화 플라스틱을) FRP 주위에 좌초됩니다. 케이블 코어가 충전용 콤파운드로 채워진 후. 그것은 가는 PE (폴리에틸렌) 내부 쉬스로 덮입니다. 아라미드 얀의 꼼짝 못하게 된 레이어가 강도 부재로서 덮개위에 도포된 후, 더 케이블은 PE 또는 AT (안티트래킹) 외부 쉬스로 완료됩니다.
특징
1.좋은 기계적이고 온도 성능
2.저항한 가수분해인 고강도 루즈 튜브
3.special 강관 충전용 콤파운드는 섬유의 비판적 보호를 보증합니다
4.붕괴 저항과 유연성
5.다음과 같은 방법은 방수된 더 케이블을 보증하기 위해 취합니다 :
6.중심 강도 부재로서의 단일 파이버 보강된 플라스틱
7.루즈 튜브 충전용 콤파운드
8.100% 케이블 코어 충진
광학적 특성
| 항목 | 유닛 | 상술 | |
| G652D | |||
| 모드 필드 직경 | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| 클래딩 직경 | um | 124.8±0.7 | |
| 피복 비원형성 | % | ≤0.7 | |
| 코어를 덮은 편심 오차 | um | ≤0.5 | |
| 코팅 직경 | um | 245±5 | |
| 코팅 비원형성 | % | ≤6.0 | |
| 클래딩 피복 편심 오차 | um | ≤12 | |
| 케이블 컷오프 파장 | 별거 안 해 | acc≤1260 | |
| 희석 (최대.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | 드브케이엠 | ≤0.22 | |
기술 데이터
구조와 기술적 요구 ADSS-SJ (50-500m 전폭)
|
Ref.Outer 지름 (밀리미터) |
Ref.Weight 킬로그램 / 킬로미터) |
Rec.DailyMax. 작업 긴장(kN) |
맥스 허용 작업 긴장 [나트) |
중단 힘 (kN) |
힘 멤버 CSA. (kN/mm2) |
모듈러스어브 탄력성 CSA kNmm2) [ |
열기 확장 계수 (X10-6/K) |
슈트러블스펀 미터 ABICP |
||||
|
PE |
에서 |
|
||||||||||
|
12.5 |
125 |
136 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
|
13.0 |
132 |
142 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
|
13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
|
13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
|
13.8 |
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
|
14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
320 |
|
14.9 |
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
380 |
|
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
460 |
|
15.5 |
190 |
204 |
9.0 |
26 |
|60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
750 |
510 |
애플리케이션
공기 성토 공법에 적합합니다
저장 / 작동 온도 : -40C~+70C
패키지 항목
A.Company 이름
B.Gross / 정미중량
C.Fiber는 타이핑합니다
D.Cable 길이
