단일 자켓 ADSS 광섬유 케이블 80m 100m 120m Span
담당자 : JQ CABLE
전화 번호 : +8618122383351
왓츠앱 : +8618122383351
| 최소 주문 수량 : | 1km | 포장 세부 사항 : | 나무로 되는 드럼 |
|---|---|---|---|
| 배달 시간 : | 5-8 작업 일수 | 지불 조건 : | L/C (신용장), 전신환, 웨스턴 유니온 |
| 원래 장소: | 광저우 | 브랜드 이름: | JQ/OEM |
|---|---|---|---|
| 인증: | ISO9001 ROHS CE FCC | 모델 번호: | ADSS-48B1 |
|
상세 정보 |
|||
| 섬유 유형: | 단일 모드 또는 다 형태 | 색: | 주문을 받아서 만들어지는 검정 |
|---|---|---|---|
| 길이: | 2km 또는 주문을 받아서 만들어진 길이 | 재킷 물자: | PE |
| 이름: | ADSS 광 케이블 | 힘 일원: | FRP |
| 애플리케이션: | 공중 | 작동 온도: | -40 ~ +60 C |
| 타입: | S-Z 본쇄 형태인 ADSS | ||
| 강조하다: | PE ADSS 광섬유 케이블,OEM ADSS 광섬유 케이블 |
||
제품 설명

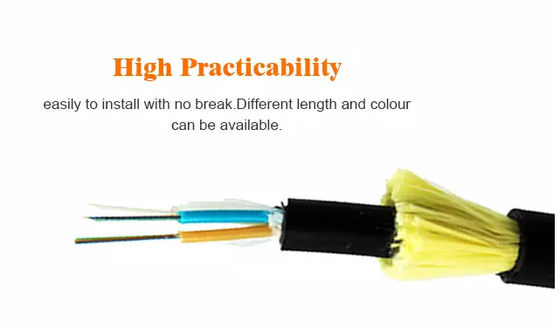

48 핵심 자립한 ADSS-DJ 광섬유 케이블
ADSS 케이블은 좌초된 루즈 튜브입니다. 섬유, 250μm은고 계수 플라스틱으로 만들어진 루즈 튜브에 위치됩니다. 방수 충전용 콤파운드로 아리필드 튜브. 강관 (그리고 충전기는) 소형이고 순환 케이블 코어 안으로 비금속 중심 강도 부재로서 (섬유 강화 플라스틱을) FRP 주위에 좌초됩니다. 케이블 코어가 충전용 콤파운드로 채워진 후. 그것은 가는 PE (폴리에틸렌) 내부 쉬스로 덮입니다. 아라미드 얀의 꼼짝 못하게 된 레이어가 강도 부재로서 내부 쉬스위에 도포된 후, 더 케이블은 PE 또는 AT (안티트래킹) 외부 쉬스로 완료됩니다.
특징
* 중심 강도 부재, 루즈 튜브 충전용 콤파운드로서의 단일 파이버 보강된 플라스틱
* 깡통은 전원을 차단하지 않고 설치됩니다
* 경량과 작은 직경이 얼음과 바람에 의해 초래된 부하와 타워와 역전파 위의 부하를 줄입니다
* 큰 경간 길이 100m/200m/300m/400m
* 인장 강도와 온도의 좋은 공연
* 디자인 수명이 30년이라고, 특별한 강관 충전용 콤파운드는 섬유의 비판적 보호를 보증합니다.
* 다음을 패키징합니다 2~4km/는 나무로 된 드럼을 수출합니다
광학적 특성
| 항목 | 유닛 | 상술 | |
| G652D | |||
| 모드 필드 직경 | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| 클래딩 직경 | um | 124.8±0.7 | |
| 피복 비원형성 | % | ≤0.7 | |
| 코어를 덮은 편심 오차 | um | ≤0.5 | |
| 코팅 직경 | um | 245±5 | |
| 코팅 비원형성 | % | ≤6.0 | |
| 클래딩 피복 편심 오차 | um | ≤12 | |
| 케이블 컷오프 파장 | 별거 안 해 | acc≤1260 | |
| 희석 (최대.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | 드브케이엠 | ≤0.22 | |
기술 데이터
|
놓여있으세요 : 100m |
케이블 유형 |
48 핵심 이중 자켓 ADSS |
|
구조적입니다 매개 변수 |
중심 강도 성분 : FRP |
지름 : 2.1 밀리미터 |
|
루즈 튜브 (충전된 젤리) |
외경 :1.8 밀리미터 |
|
|
내부 쉬스 PE |
두께 : 0.9 밀리미터 |
|
|
외부 쉬스 PE |
두께 :1.8 밀리미터 |
|
|
기술적입니다 매개 변수 |
케이블의 외경 |
12.5 밀리미터 |
|
케이블 단면적 |
95.03 mm2 |
|
|
섬유 모델 |
G.652D |
|
|
중량의 케이블 |
135 킬로그램 / 킬로미터 |
|
|
평가된 인장 강도 (RTS) |
10 나트 |
|
|
최소의 허락된 긴장(매트) |
4kn |
|
|
EDS |
3.2kn |
|
|
E-게수 |
12.1 kn/mm2 |
|
|
열 팽창율 |
1.9 10-6/' Ｃ |
|
|
크루스 저항 |
장기 :1100년 n/100mm |
|
|
단기간 :2200 n/100mm |
||
|
허가 성향 반지름 |
장기 (달릴 때) 220 밀리미터 |
|
|
360 밀리미터를 놓을) 때 장기적을 단락시키세요 |
구조와 기술적 요구 ADSS-DJ (50-500m 전폭)
|
Ref.Outer 지름 (밀리미터) |
Ref.Weight 킬로그램 / 킬로미터) |
Rec.DailyMax. 작업 긴장(kN) |
맥스 허용 작업 긴장 [나트) |
중단 힘 (kN) |
힘 멤버 CSA. (kN/mm2) |
모듈러스어브 탄력성 CSA kNmm2) [ |
열기 확장 계수 (X10-6/K) |
슈트러블스펀 미터 ABICP |
||||
|
PE |
에서 |
|
||||||||||
|
12.5 |
125 |
136 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
|
13.0 |
132 |
142 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
|
13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
|
13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
|
13.8 |
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
|
14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
320 |
|
14.9 |
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
380 |
|
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
460 |
|
15.5 |
190 |
204 |
9.0 |
26 |
|60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
750 |
510 |
상품 전시회
애플리케이션
공기 성토 공법에 적합합니다
저장 / 작동 온도 : -40C~+70C
패키지 항목
A.Company 이름
B.Gross / 정미중량
C.Fiber는 타이핑합니다
D.Cable 길이
