물 저항하는 48 핵심 500m 경간 OFC ADSS 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
상세 정보 |
|||
원래 장소: | 광저우, 중국 | 케이블 브랜드: | 지첸 |
---|---|---|---|
관리인의 수: | 24의 핵심 | 세티픽레이션: | ISO 9001 |
제조사: | 예 | 애플리케이션: | 머리 위 |
외부 칼집: | PE | 섬유의 수: | 2-288 |
저장과 사용 온도: | -40C 내지 +70C. | ||
하이 라이트: | 24Core 자립하 광섬유 케이블,ISO 9001 자립하 광섬유 케이블,ISO 9001 모든 유전성 광섬유가 전보를 칩니다 |
제품 설명
24는 모든 유전성이 자립한 두배 시스 섬유 광케이블 광고를 공동을 만듭니다

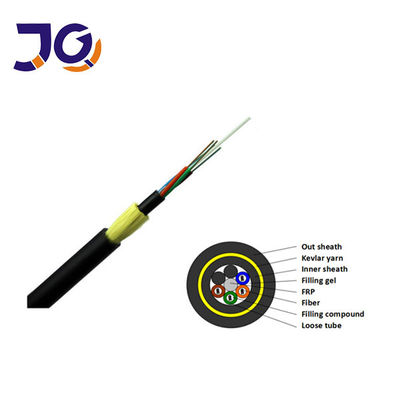

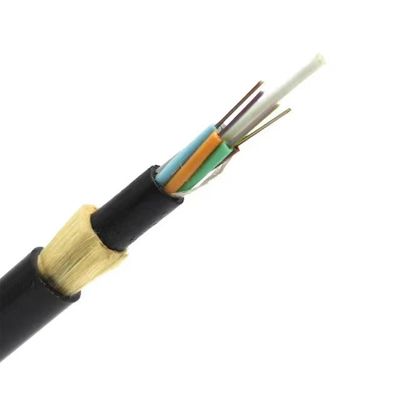

ADSS 광케이블은 루즈 튜브 꼬인 구조를 채택합니다. 250 um 광섬유는고 계수 물질로 만들어진 루즈 튜브 내에 삽입됩니다,
그리고 루즈 튜브는 방수 화합물로 채워집니다. 루즈 튜브 (그리고 채워 있는 로프는) 소형 케이블 코어를 형성하기 위해 비금속 중심 보강 코어 (FRP) 주위에 구겨지고 케이블 코어에의 더 갭이 물 블로킹 그리스로 채워집니다. 케이블 코어는 폴리에틸렌 (PE) 내부 쉬스로 사출되는 후, 아라미드 섬유를 강화하기 위해 좌초했고 마침내 그것이 폴리에틸렌 (PE)에 의해 완료됩니다
ADSS 광케이블의 디자인은 완전히 전선의 실세를 고려하고 고전압 전력 송전선의 다른 수준에 적합합니다. 10kV와 35kV 전선을 위해, 폴리에틸렌 (PE) 덮개는 사용될 수 있습니다 ; 110kV와 220kV 전선을 위해, 더 케이블 매달리는 점은 전계 강도 분포를 산정함으로써 결정되어야만 하고 전기 추적 (AT) 외부 쉬스가 사용되어야 합니다. 동시에, 아라미드 섬유와 완전한 연선 공정의 양은 주의깊게 다른 전폭을 위한 애플리케이션 요구 사항을 충족시키도록 설계됩니다.
특징
오우는 전원을 자르지 않고 설치될 수 있습니다
얼음, 풍력의 영향과 타워와 지원 위의 부하를 감소시키는 오우 경량과 작은 케이블 직경
큰 오우는 놓여있습니다, 최대 스팬이 1000 미터 이상입니다
오우는 우수한 인장물성과 온도 특성을 가집니다
오우 평균 수명 30년
구조와 기술적 요구 adss-sj(50-150M)
레프. 외부의 지름 (밀리미터) |
레프. 중량 (kg/km) |
Rec. 매일 맥스. (kN) |
맥스 허용 작용 장력 (kN) |
중단 힘 (kN) |
힘 멤버 CSA (mm2) |
기준의 (kN/mm2) |
열기 확장 계수 (x10- 6 / K) |
적당한 전폭 미터 |
||||
PE 재킷 | AT 재킷 | A | 비 | C | D | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
구조와 기술적 요구 adss-dj(50-750M)
레프. 외부의 지름 (밀리미터) |
레프. 중량 (kg/km) |
Rec. 매일 맥스. (kN) |
맥스 허용 작용 장력 (kN) |
중단 힘 (kN) |
힘 멤버 CSA (mm2) |
기준의 (kN/mm2) |
열기 확장 계수 (x10- 6 / K) |
적당한 전폭 미터 |
||||
PE 재킷 | AT 재킷 | A | 비 | C | D | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
광학적 특성
섬유형 |
희석 (+20C) |
대역폭 |
개구수 |
광케이블 컷오프 파장 |
||||
---|---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
50/125 um | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 NA | --- |
62.5/125 um | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 NA | --- |
애플리케이션 : 자립한 오버헤드
FAQ
1,Q :공장 또는 거래 기업입니까?
한 :우리는 공장입니다
2,Q :MOQ가 무엇입니까?
한 :광섬유 케이블의 MOQ는 1 킬로미터입니다.
3.큐 :당신이 어느 섬유의 브랜드를 사용합니까?
한 :YOFC, 화이바홈, 기타 등등
4,Q :소량주문을 받아들이시겠습니까?
한 :예, 소량주문은 이용 가능합니다 .사업이 항상 소량주문에서 왔다는 것을 안 것처럼 우리는 고객들의 새로운 프로젝트를 지원합니다.
5,Q :배달 시간이 무엇입니까?
한 :일반적 배달 시간이 5-7 일 후이 라고 주문이 확인했습니다. 그것은 발주량에 의존합니다.
6.맞춤 제작품과 로고를 공급하시겠습니까?
한 :예. 우리는 OEM 서비스를 공급합니다.
7.당신의 지불 기간이 무엇입니까?
한 : 우리는 출하 전에 T/T,L/C,Western 통합, 30% 저장고와 70%를 수용합니다.
