물 저항하는 48 핵심 500m 경간 OFC ADSS 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
상세 정보 |
|||
섬유 유형: | 단일 모드 또는 다 형태 | 섬유 번수: | 2-144 핵심 |
---|---|---|---|
색: | 주문을 받아서 만들어지는 검정 | 길이: | 2km 또는 주문을 받아서 만들어진 길이 |
재킷 물자: | PE 또는에 | 이름: | ADSS 광 케이블 |
힘 일원: | FRP | 작동 온도: | -40 ~ +60 C |
경간: | 50/100/200/300/400m | 설치: | 자활하는 공중선 |
하이 라이트: | 3 킬로미터 ADSS 광섬유 케이블,12 핵심 ADSS 광섬유 케이블,3 킬로미터 광고 광 케이블 |
제품 설명
100m 전폭 12 핵심 아드스 케이블 야외 단일모드 광섬유 케이블
제품 설명
ADSS 케이블은 좌초된 루즈 튜브입니다. 섬유, 250μm은고 계수 플라스틱으로 만들어진 루즈 튜브에 위치됩니다. 방수 충전용 콤파운드로 아리필드 튜브. 강관 (그리고 충전기는) 소형이고 순환 케이블 코어 안으로 비금속 중심 강도 부재로서 (섬유 강화 플라스틱을) FRP 주위에 좌초됩니다. 케이블 코어가 충전용 콤파운드로 채워진 후. 그것은 가는 PE (폴리에틸렌) 내부 쉬스로 덮입니다. 아라미드 얀의 꼼짝 못하게 된 레이어가 강도 부재로서 내부 쉬스위에 도포된 후, 더 케이블은 PE 또는 AT (안티트래킹) 외부 쉬스로 완료됩니다.
특징
저항과 유연성을 부수시오 그러면 다음과 같은 방법은 방수된 더 케이블을 보증하기 위해 취합니다
100% 케이블 코어 충진, 루즈 튜브 충전용 콤파운드
좋은 기계적이고 온도 성능
저항한 가수분해인 고강도 루즈 튜브
특별한 강관 충전용 콤파운드는 섬유의 비판적 보호를 보증합니다
중심 강도 부재로서의 단일 파이버 보강된 플라스틱
광학적 특성
항목 | 유닛 | 상술 | |
G652D | |||
모드 필드 직경 | 1310nm | um | 9.2±0.4 |
1550nm | um | 10.4±0.5 | |
클래딩 직경 | um | 124.8±0.7 | |
피복 비원형성 | % | ≤0.7 | |
코어를 덮은 편심 오차 | um | ≤0.5 | |
코팅 직경 | um | 245±5 | |
코팅 비원형성 | % | ≤6.0 | |
클래딩 피복 편심 오차 | um | ≤12 | |
케이블 컷오프 파장 | 별거 안 해 | acc≤1260 | |
희석 (최대.) | 1310nm | dB/km | ≤0.36 |
1550nm | 드브케이엠 | ≤0.22 |
기술 데이터
놓여있으세요 : 100m |
110 킬로볼트 이하 |
12 핵심 |
구조적입니다 매개 변수 |
중심 강도 성분 : FRP |
지름 : 1.5 밀리미터 |
루즈 튜브 (충전된 젤리) |
외경 :1.8 밀리미터 |
|
내부 쉬스 PE |
두께 : 0.9 밀리미터 |
|
외부 쉬스 PE |
두께 :1.8 밀리미터 |
|
기술적입니다 매개 변수 |
케이블의 외경 |
9.5 밀리미터 |
케이블 단면적 |
95.03 mm2 |
|
섬유 모델 |
G.652D |
|
중량의 케이블 |
85 킬로그램 / 킬로미터 |
|
평가된 인장 강도 (RTS) |
10 나트 |
|
최소의 허락된 긴장(매트) |
4kn |
|
EDS |
3.2kn |
|
영계수 |
7.8 kn/mm2 |
|
열 팽창율 |
1.810-6/' C |
|
크루스 저항 |
장기 :1100년 n/100mm |
|
단기간 :2200 n/100mm |
||
허가 성향 반지름 |
장기 (달릴 때) 220 밀리미터 |
|
360 밀리미터를 놓을) 때 장기적을 단락시키세요 |

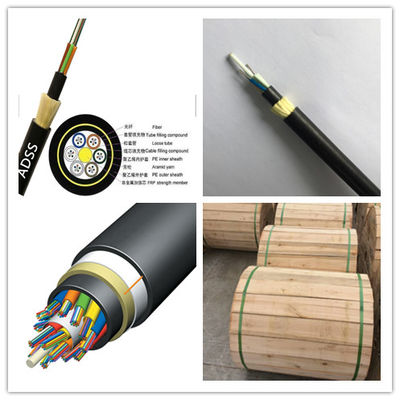

물품 사진
애플리케이션
공기 성토 공법에 적합합니다
저장 / 작동 온도 : -40C~+70C
패키지 항목
