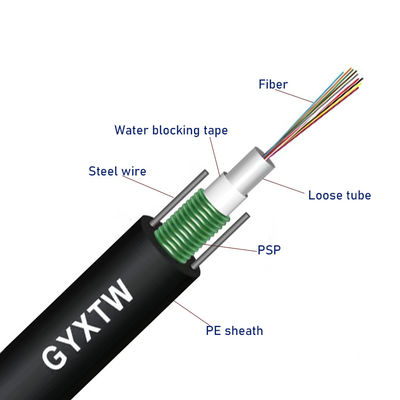

GYXTW는 느슨한 튜브 구조의 단일 모드 광섬유 케이블입니다. 섬유는 방수 화합물로 채워진 고탄성 플라스틱 느슨한 튜브에 배치되고 종방향 PSP로 감싸져 있습니다. 두 개의 평행 강선은 인장 강도를 제공합니다. 케이블은 PE 외부 자켓으로 보호되어 컴팩트한 구조와 안정적인 방수 성능을 보장합니다.
방수 화합물이 있는 느슨한 튜브 디자인
PSP 레이어는 내습성을 향상시킵니다.
인장 강도를 위한 두 개의 평행 강선
우수한 압착 저항 및 유연성
설치가 용이하도록 작은 직경과 가벼운 무게
관로 및 공중 설치
작동 온도 -40℃ ~ +70℃
광학적 특성
| 항목 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 직경 | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| 클래딩 직경 | um | 124.8±0.7 | |
| 클래딩 비원형도 | % | ≤0.7 | |
| 코어-클래딩 동심도 오차 | um | ≤0.5 | |
| 코팅 직경 | um | 245±5 | |
| 코팅 비원형도 | % | ≤6.0 | |
| 클래딩-코팅 동심도 오차 | um | ≤12 | |
| 케이블 차단 파장 | nm | acc≤1260 | |
| 감쇠(최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
케이블매개변수
| 항목 | 사양 | |
| 섬유 수 | 2~24 | |
| 색상 코팅 섬유 | 치수 | 250μm+15μm |
| 색상 | 파란색, 주황색, 녹색, 갈색, 회색, 흰색 | |
| 느슨한 튜브 | 치수 | 2.0mm±0.05mm |
| 재료 | PBT | |
| 색상 | 자연색 | |
| 강도 부재 | 직경 | 1.0mm |
| 재료 | 강철 | |
| 외부 자켓 | 치수 | 8.0mm±0.1mm |
| 재료 | PE | |
| 색상 | 검정색 | |
기술적 매개변수
| 섬유 수 |
케이블 직경(mm) |
케이블 무게 kg/km) |
인장 강도 장/단 기간 (N) |
압착 저항 장/단 기간 (N/100mm) |
굽힘 반경 정적/동적 |
| 2~12 | 8 | 78 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 10 | 90 | 1000/3000 | 1000/3000 | 10D/20D |

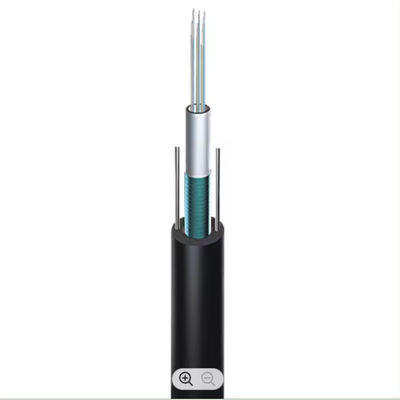

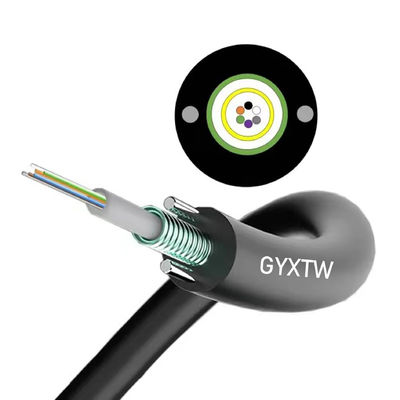

제품 이미지
