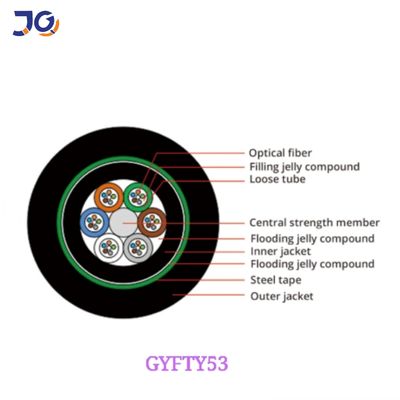

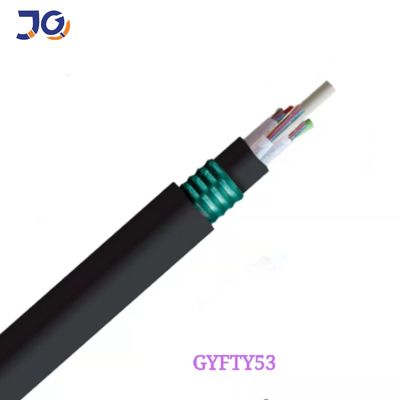

48 코어 UG 지하 SM/MM 듀플 자켓 광섬유 케이블 GYFTY53
지하 직지장 광섬유 케이블 GYFTY53는 오늘날 가장 까다로운 설치에 필요한 유연성과 다재다능성을 높은 광섬유 수를 제공하기 위해 설계되었습니다.직접 매장된 것을 포함합니다.. 288까지의 섬유수와 S-Z 스트랜드 디자인.
특징
우수한 기계 및 온도 성능, 섬유에 대한 중요한 보호
케이블의 물 차단 성능을 보장하기 위해 다음의 조치를 취한다.
- 특수한 물 차단 충전 화합물은 느슨한 튜브
-100% 케이블 코어 충전
적용:
1직접 매장
2지하
3인터넷의 척추
광학적 특성
|
|
|
G.652D |
50/125um |
625/125μm |
|
약화 |
@850nm |
|
≤30.0dB/km |
≤3.0dB/km |
|
(+20°C) |
@1300nm |
|
≤1.0dB/km |
≤1.0dB/km |
|
|
@1310nm |
≤0.36dB/km |
|
|
|
|
@1550nm |
≤0.22dB/km |
|
|
|
대역폭 (ClassA) |
@850nm |
|
2500MHz-km |
2200MHz-km |
|
|
@1300nm |
|
21000MHz-km |
2600MHz-km |
|
숫자 개도 |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
케이블 컷오프 파장 λcc |
|
≤ 1260nm |
|
|
케이블매개 변수
| 부문 | 사양 | |
| 섬유수 | 24섬유 | |
| 염색 코팅 섬유 | 차원 | 250μm+15μm |
| 색상 | 파란색, 오렌지색, 녹색, 갈색, 회색, 흰색 | |
| 풀 튜브 | 차원 | 20.0mm±00.05mm |
| 소재 | PBT | |
| 색상 | 자연 | |
| 힘의 일원 | 직경 | 20.0mm±0.2mm |
| 소재 | FRP | |
| 복복 | 차원 | 100.0mm±00.2mm |
| 소재 | PE | |
| 색상 | 검은색 | |
기술 자료
|
섬유수 |
명목 직경 ((mm) |
명목 무게 (kg/km) |
맥스 1개당 섬유 튜브 |
제1호 (튜브 + 필러) |
허용된 팽창 부하 (N)/100mm) |
허용되는 분쇄 저항 (N/100mm) |
||
|
짧은 기간 |
길다 기간 |
짧은 기간 |
장기적 |
|||||
|
2~36 |
10.2 |
125 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
|
36~72 |
15.1 |
212 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
|
74~96 |
16.3 |
246 |
12 |
8 |
3000 |
1000 |
3000 |
1000 |
|
98~120 |
17.8 |
288 |
12 |
10 |
3000 |
1000 |
3000 |
1000 |
|
122~144 |
19.4 |
336 |
12 |
12 |
3000 |
1000 |
3000 |
1000 |
|
>144 |
고객 요청에 따라 설계 |
|||||||
우리는 OEM 및 사용자 정의 제품을 지원합니다
