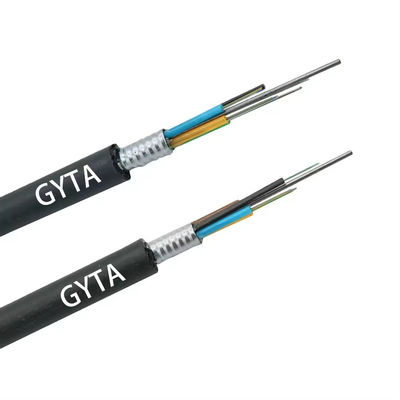

색상별 G652D 섬유는 고탄성 PBT 루즈 튜브에 수용되어 안정적인 전송과 긴 수명을 보장합니다.
연선 루즈 튜브 디자인은 뛰어난 기계적 강도와 진동 및 굽힘 저항성을 보장합니다.
APL(알루미늄 폴리에틸렌 라미네이트) 아머 케이블 코어는 강력한 방습 및 환경 보호 기능을 제공합니다.
중앙 강선 인장 부재는 덕트, 지하 및 옥외 설치를 위한 높은 인장 성능을 제공합니다.
완전 방수 구조는 젤 충전 튜브와 코어 충전 화합물로 우수한 방수 및 방습 기능을 보장합니다.
내구성이 뛰어난 PE 외부 자켓은 UV 저항성, 내마모성 및 장기적인 옥외 신뢰성을 제공합니다.
에 적합합니다.덕트, 파이프라인, 지하 및 장거리 통신 네트워크.
제품 설명
사용 가능한 기타 모델(단일/이중 자켓)
| 섬유 수 | 6 | 12 | 24 | 32 | 48 | 72 |
| 케이블 직경(mm) | 8.8 | 8.8 | 9.0 | 9.0 | 9.0 | 9.2 |
| 공차 범위(mm) | ±0.2, 또는 맞춤형 | |||||
| 케이블 무게(kgs/km) | 75 | 75 | 75 | 75 | 75 | 75 |
| 루즈 튜브 직경(mm) | 1.6 또는 2.0 | |||||
광학 특성
| 항목 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 직경 | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| 클래딩 직경 | um | 124.8±0.7 | |
| 클래딩 비원형도 | % | ≤0.7 | |
| 코어-클래딩 동심도 오차 | um | ≤0.5 | |
| 코팅 직경 | um | 245±5 | |
| 코팅 비원형도 | % | ≤6.0 | |
| 클래딩-코팅 동심도 오차 | um | ≤12 | |
| 케이블 차단 파장 | nm | acc≤1260 | |
| 감쇠(최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
기계적 특성
| 인장(N) | 장기 | 600 |
| 단기 | 1500 | |
| 압착(N/100mm) | 장기 | 300 |
| 단기 | 1000 | |
| 최소 굽힘 반경(D=케이블 직경) | 동적 | 20xD |
| 정적 | 10xD | |
| 온도 범위(℃) | -20~+70 | |
응용 분야
덕트 및 공중에서 외부 적용에 적합
포장 세부 정보
생산 설비
