멀티 로저 튜브 광업용 유선 광섬유 케이블 MGTSV
주요 특징
우수한 기계 및 온도 성능
우수한 방수 보호 기능을 갖춘 고강성 느슨 파이프
특수 튜브 채식 화합물 은 섬유 를 안정적 으로 보호 한다
강한 분쇄 저항과 높은 유연성
강화된 내구성을 위해 강도 강도 중앙 일원
완전한 물 차단을 위한 전용 케이블 코어 충전
습기에 저항하는 젤로 채워진 느슨한 튜브
PSP 계층은 습도 방지 및 설치류 방지 성능을 향상시킵니다.
물 차단 재료 는 길쭉 한 침투 를 방지 한다
강한 불에 저항하는 성능을 위해 파란색 불 retardant PVC 외부 껍질
|
항목 이름
|
MGTSV 광섬유 케이블
|
|
원산지
|
중국 광둥
|
|
모델 번호
|
MGTSV
|
|
브랜드 이름
|
JQ/ Jiqian/ 커스터마이즈 |
|
섬유 종류
|
단일 모드 ITU-T G652D
|
|
섬유는 아닙니다.
|
2-288 코어
|
|
힘의 일원
|
중앙 철선/ FRP
|
|
재킷의 재료
|
불 retardant 껍질
|
|

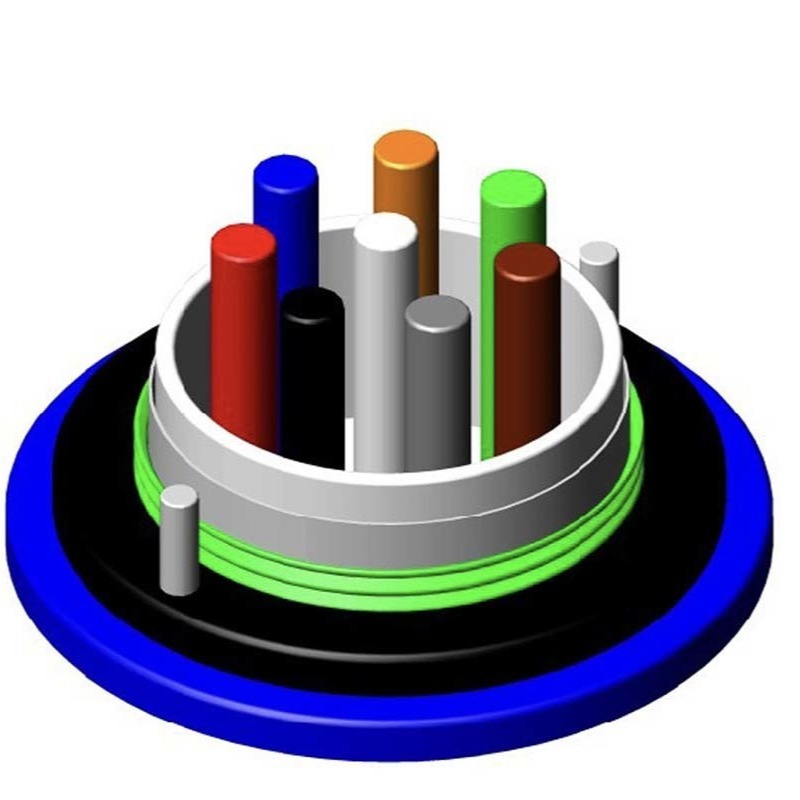

케이블 구조
|
밧줄이 있는 느슨 튜브
|
|
인증서
|
ISO9001/CE/RoHS/CE
|
|
저장 온도
|
-40°C ~ +70°C
|
|
적용
|
유선/항상
|
광학적 특성
| 부문 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 지름 | 1310nm | 음 | 9.2±0.4 |
| 1550nm | 음 | 10.4±0.5 | |
| 클레이딩 지름 | 음 | 124.8±0.7 | |
| 부피가 원형이 아닌 부피 | % | ≤0.7 | |
| 코어 클레이딩 중심성 오류 | 음 | ≤0.5 | |
| 코팅 직경 | 음 | 245±5 | |
| 코팅 비순환성 | % | ≤6.0 | |
| 클레이딩-코팅 중심성 오류 | 음 | ≤12 | |
| 케이블 절단 파장 | nm | acc≤1260 | |
| 약화 (최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
기술 데이터
| 케이블 종류 |
섬유 카운트 |
튜브 +충분 |
케이블 직경 mm |
케이블 무게 kg/km |
튼튼함 강도 길고 짧다 기간 N |
크러시 저항력 길다 / 단기적 N/100m |
굽기 정적 반지름 /동적 mm |
|
MGTSV-2~6 |
2~60 | 5 | 12.2 | 156 | 1000/2000 | 500/1500 | 15D/30D |
| MGTSV-62~72 | 62~72 | 6 | 13.8 | 210 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-74~96 | 74~96 | 8 | 15.1 | 242 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-98~120 | 98~120 | 10 | 17.2 | 280 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-122~144 | 122~144 | 12 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-146~216 | 146~216 | 18 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |

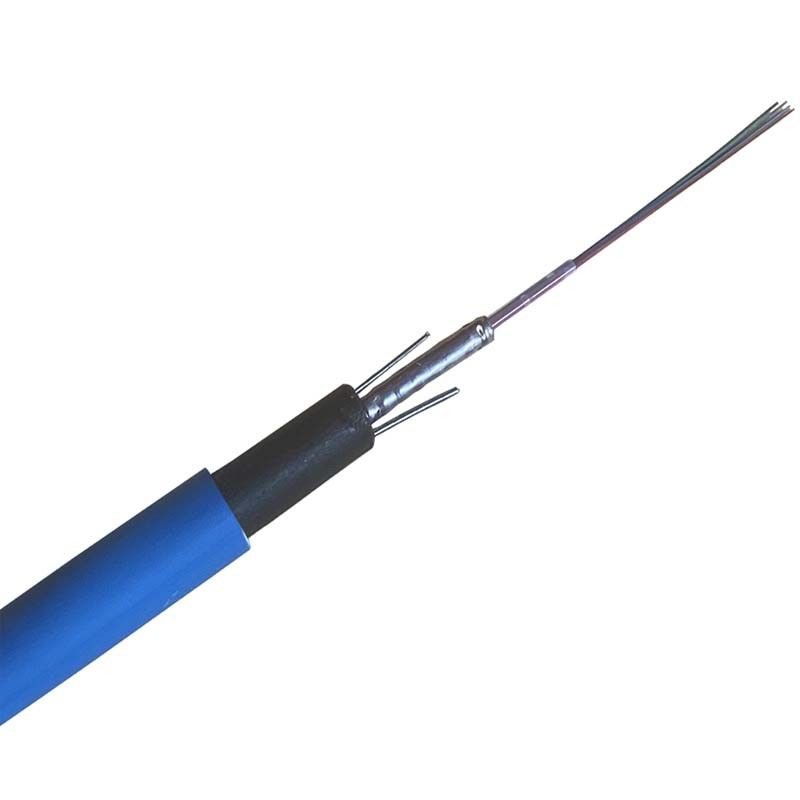

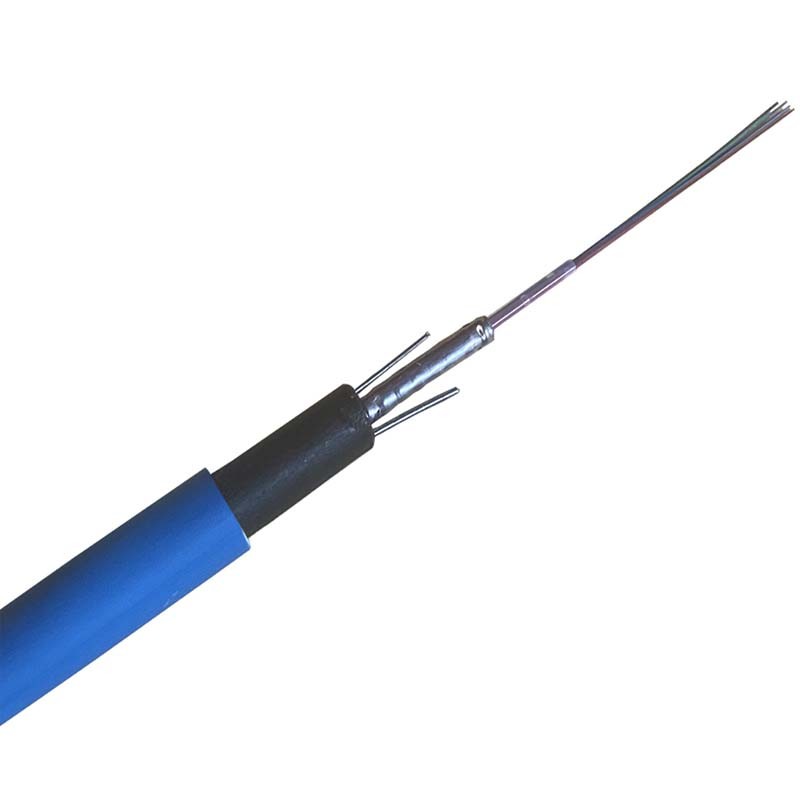

제품 이미지
![]()
![]()
![]()
적용
광산 도관 / 공기 용품
보관/운영 온도: -40°C~+70°C

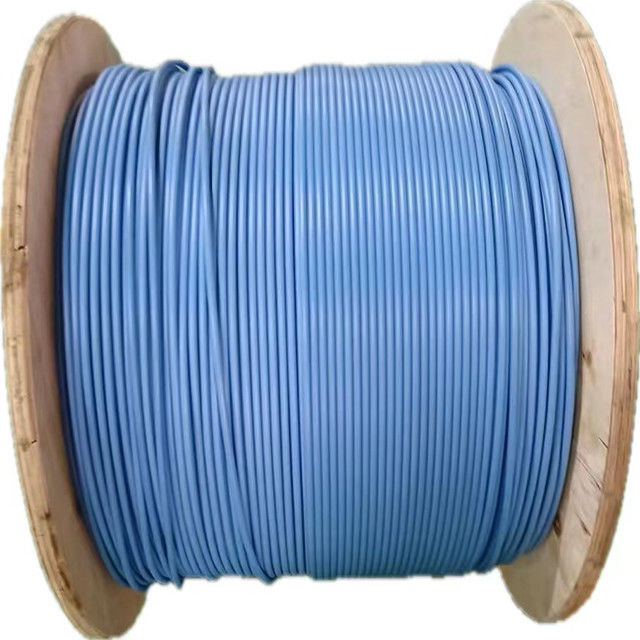

포장 및 배달
1/2/3/4/5km 한 개의 나무 드럼에서배달일:5-8일
![]()
![]()
