광산 화염 retardant 광섬유 케이블 MGXTSV
특징:
불 retardant 및 내구성 설계
고강도, 수분결합에 저항하는 느슨 파이프
두 배 의 껍데기 와 단 한 개의 갑옷 으로 압축 저항, 방수, 설치류 보호
용이한 튜브 주위의 물 차단 비 직물 테이프
보호 튜브 충전 화합물
파란색 PVC 또는 LSZH 재킷
유연하고 부러지지 않는 광섬유 케이블
|
항목 이름
|
MGXTSV 광섬유 케이블
|
|
원산지
|
중국 광둥
|
|
모델 번호
|
MGTSV
|
|
브랜드 이름
|
JQ |
|
섬유 종류
|
단일 모드 ITU-T G652D
|
|
섬유는 아닙니다.
|
2~24개의 코어
|
|
힘의 일원
|
중앙 철선
|
|
재킷의 재료
|
불 retardant 껍질
|
|

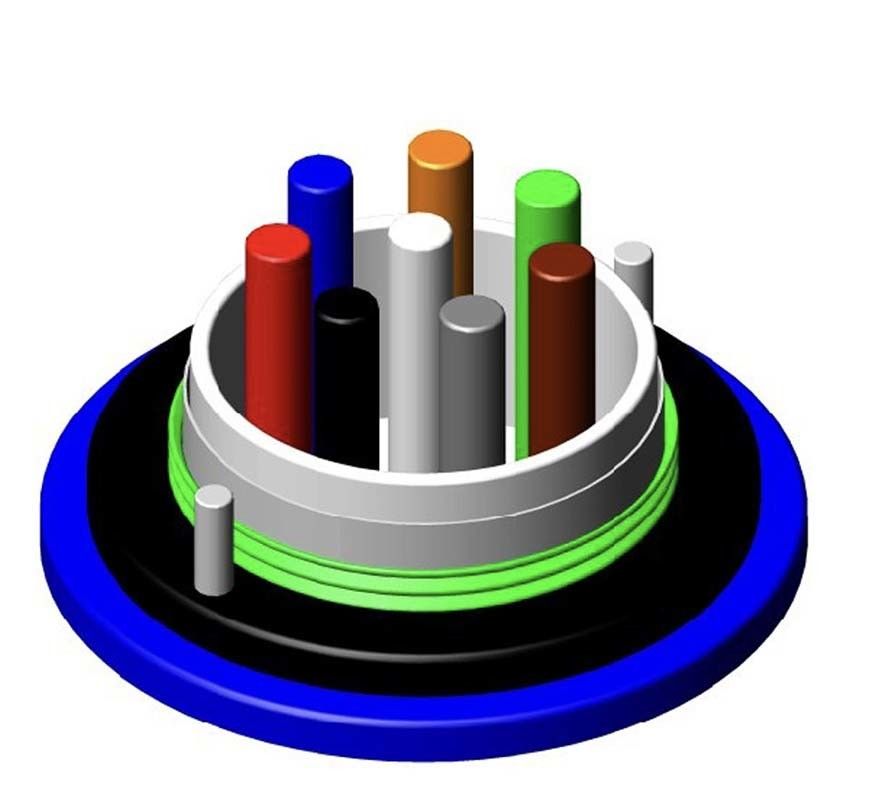

케이블 구조
|
유닛 튜브
|
|
인증서
|
ISO9001/CE/RoHS/CE
|
|
저장 온도
|
-40°C ~ +70°C
|
|
적용
|
유선/항상
|
광학적 특성
| 부문 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 지름 | 1310nm | 음 | 9.2±0.4 |
| 1550nm | 음 | 10.4±0.5 | |
| 클레이딩 지름 | 음 | 124.8±0.7 | |
| 부피가 원형이 아닌 부피 | % | ≤0.7 | |
| 코어 클레이딩 중심성 오류 | 음 | ≤0.5 | |
| 코팅 직경 | 음 | 245±5 | |
| 코팅 비순환성 | % | ≤6.0 | |
| 클레이딩-코팅 중심성 오류 | 음 | ≤12 | |
| 케이블 절단 파장 | nm | acc≤1260 | |
| 약화 (최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
기술 매개 변수
| 섬유 카운트 |
케이블 직경 ((mm) |
케이블 무게 1kg/km) |
팽창 강도 길고 짧다 기간 (N) |
분쇄 저항성 길고 짧다 용기 (N/100mm) |
굽기 반지름 정적/동적 |
| 2~12 | 8 | 78 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 10 | 90 | 1000/3000 | 1000/3000 | 10D/20D |

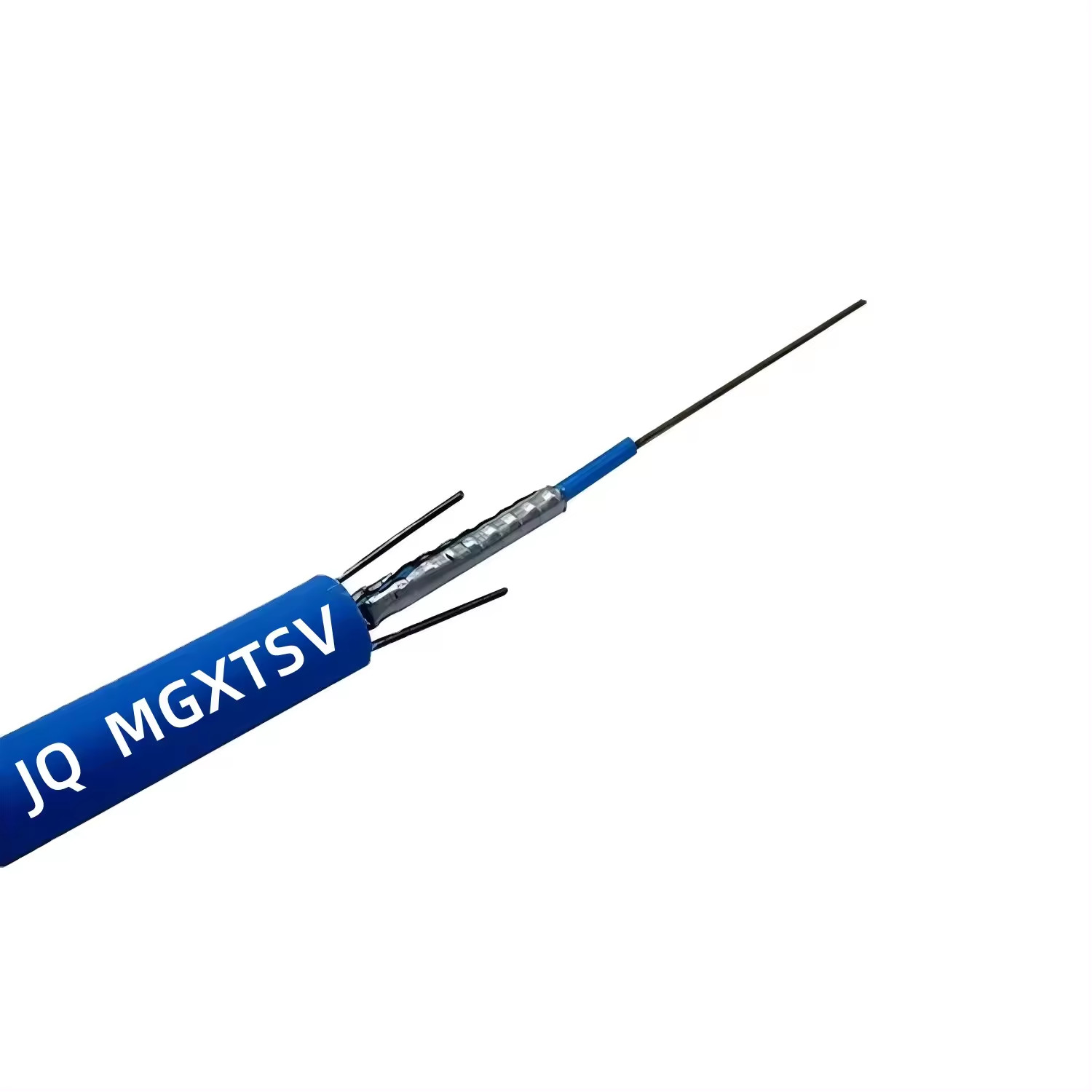

표본이 보여
적용
광산 도관 / 공기 용품
보관/운영 온도: -40°C~+70°C

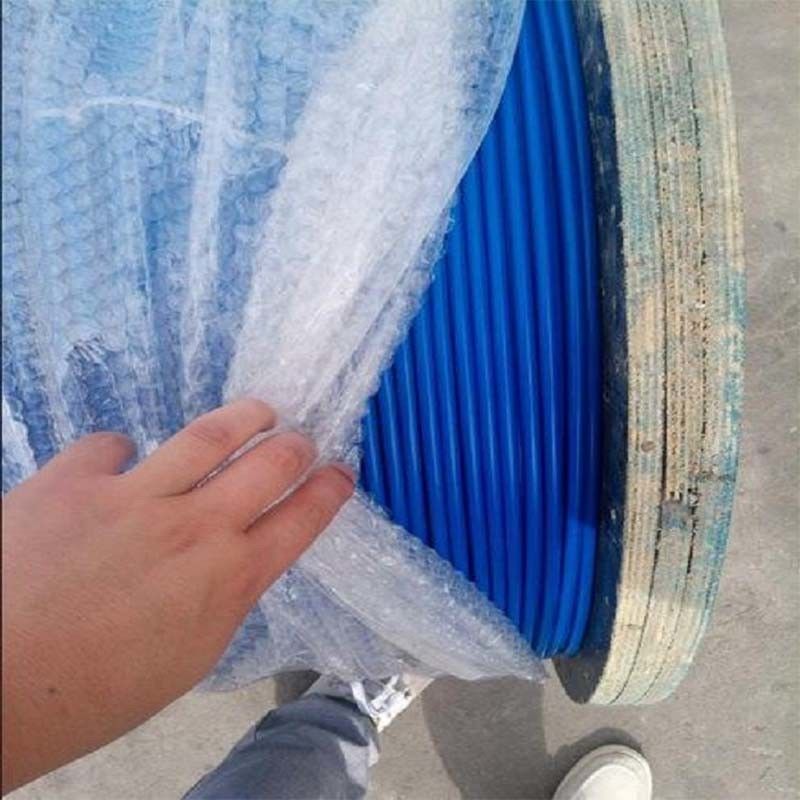

포장 및 배달
1/2/3/4/5km 한 개의 나무 드럼에서배달일:5-8일
