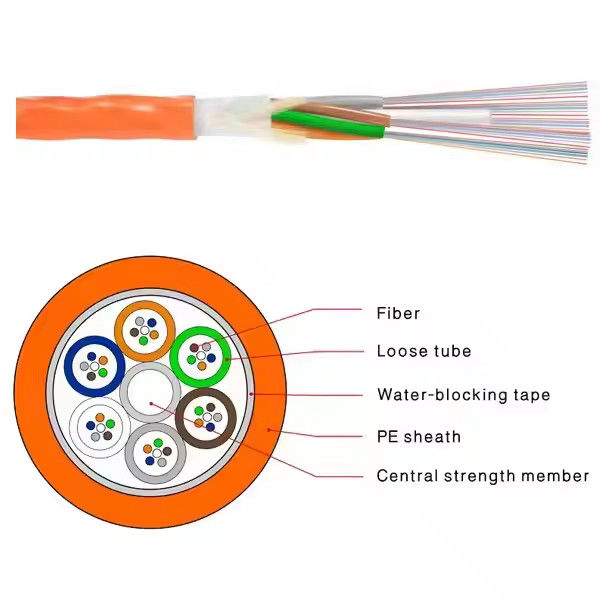

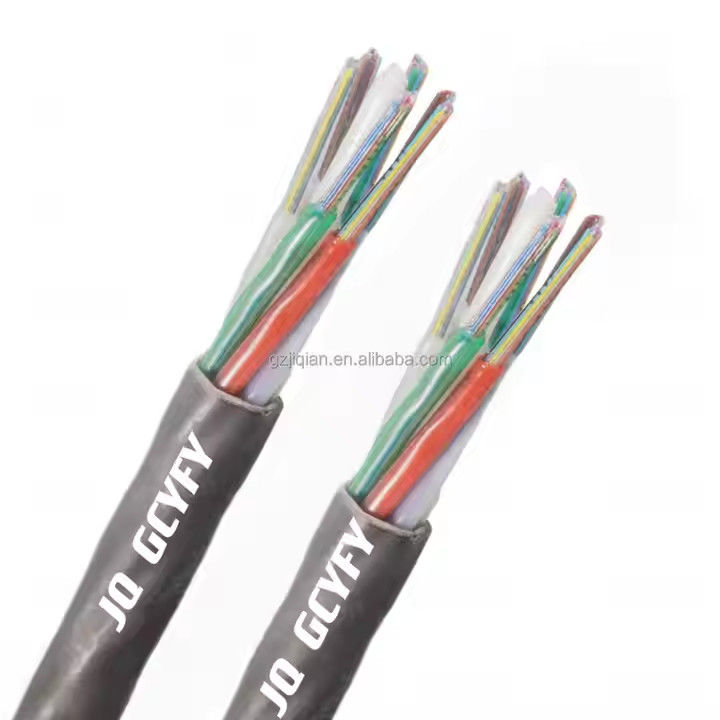

96 코어 마이크로 공기 부풀린 광섬유 케이블 GCYFY/GCYFTY 도크트 설치
제품 설명
GCYFY/GCYFTY 마이크로 에어 블러드 광섬유 케이블은 비금속, 방조가 없는 디자인을 채택한다. 그것은 미리 배치된 마이크로 튜트에 공기를 불어 설치할 수 있다. 이 기술은 파이프 라인 활용도를 향상시킨다.설치를 단순화합니다., 그리고 쉽게 미래의 확장을 허용합니다.
광학적 특성
| 항목 | 사양 |
| 섬유 종류 | G.652D |
| 약화 | |
| @ 1310 nm | ≤0.36 dB/km |
| @ 1383 nm | ≤0.35 dB/km |
| @ 1550 nm | ≤0.22 dB/km |
| @ 1625 nm | ≤ 0.30 dB/km |
| 케이블 절단 파장 (λcc) | ≤1260 nm |
| 0분산 파장 (nm) | 1300 ~ 1324 nm |
| 0 분산 기울기 | ≤0.092 ps/ ((nm2.km) |
| 염색분산 | |
| @ 1288 ~ 1339 nm | ≤3.5 ps/ ((nm.km) |
| @ 1550 nm | ≤18 ps/ ((nm.km) |
| @ 1625 nm | ≤22 ps/ ((nm.km) |
| PMDQ | ≤0.2 ps/km1/2 |
| 모드 필드 지름 @ 1310 nm | 9.2±0.4 음 |
| 핵심 집중성 오류 | ≤0.6m |
| 클레이딩 지름 | 1250.0±0.7 음 |
| 부착형 비순환성 | ≤1.0% |
| 코팅 직경 | 245±10 음 |
| 증명 테스트 | 100 kpsi (=0.69 Gpa), 1% |
섬유 및 튜브 색상
케이블매개 변수
| # | 부문 | 단위 | 매개 변수 |
| 1 | 섬유수 | 96 | |
| 2 | 튜브 당 섬유의 수 | 12 | |
| 3 | 느슨한 튜브 | 8 | |
| 4 | 용체 튜브 직경 | mm | 1.5 |
| 5 | 중력 구성원 | mm | 2.5 |
| 6 | 외면 | mm | 6.6 |
| 7 | 립코드 번호 | 1 | |
| 8 | 케이블 직경 | mm | 60.4±0.1 |
| 9 | 케이블 무게 | kg/km | 40 |
| 10 | 약화 1310 nm | dB/km | ≤0.36dB/km |
| 11 | 약화 1550 nm | dB/km | ≤00.22dB/km |
| 12 | 염색분광 1285-1330 nm | ps/nm.km | ≤3.5 |
| 13 | 크로마틱 디스포런스 1550 nm | ps/nm.km | ≤18 |
| 14 | 케이블 차단 파장 | ʎcc | ≤ 1260nm |
| 15 | 섬유 단절 파장 | mm | ≤1470 |
| 16 | 0 분산 | 1300~1324nm | |
| 17 | 0 분산 기울기 | ps/nm2 x km | ≤0.092 |
| 18 | 극화 모드 분산 | ps/km | 1.0 |
| 19 | 극화 모드 분산 | ps/km | 0.3 |
| 20 | 모드 필드 지름 | μm | 1310 9.2 ± 0.4 |
| 21 | 모드 필드 지름 | μm | 1550 10.4 ± 0.8 |
| 22 | 코어 클래딩 중심성 오류 | μm | ≤0.5 |
| 23 | 클레이딩 지름 | μm | 125±1.0 |
| 24 | 부착 비순환성 | % | ≤2.0% |
| 25 | 코팅 - 코팅 중심성 오류 | μm | ≤12 |
| 26 | 1차 코팅 지름 | μm | 125±1.0 |
| 27 | 원료 코팅 재료 (색이 없다) | 245± 10μm | |
| 28 | 섬유의 커블 반지름 | m | R≥4 |
| 29 | 팽창 강도 | N | 설치: 1000 최대 작업: 600 |
| 30 | 분쇄 저항성 | N/mm | 800/100 |
| 31 | 충격 강도 | N.m | 충격 에너지:450g*1m; 망치 머리의 반지름: 12.5mm; 충격 수: 5 명백한 추가 약화, 섬유 파열 및 케이블 손상이 없습니다. |
| 32 | 톱션 | 부하: 150N; 주기 수:10회전 각도:±180° 명백한 추가 약화, 섬유 파열 및 케이블 손상이 없습니다. | |
| 33 | 킨크 | mm | 1000N/100mm |
| 34 | 미니 굽기 반지름 | 로딩 25N,25 사이클 | |
| 35 | 설치 | ̊ C | -15°C~+60°C |
| 36 | 운영 | ̊ C | -35°C ~ +70°C |
| 37 | 저장 | ̊ C | -35°C ~ +70°C |
