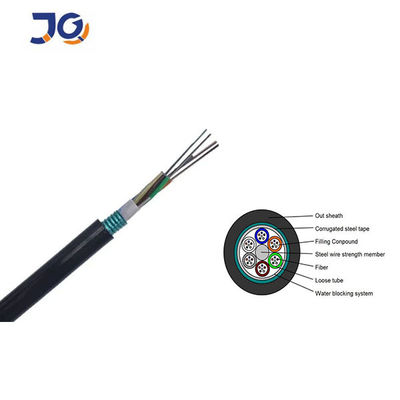

외관 단일 모드 GYTS 광섬유 케이블 12/24/48/96 코어 에리얼
개정된 제품 설명:GYTS 야외 광섬유 케이블은 도관 및 공기 용으로 설계되었습니다. 우리는 2에서 144 코어까지의 섬유 수와 함께 싱글 모드 및 멀티 모드 GYTS 케이블을 제공합니다.비슷한 GYTA 케이블도 있습니다.이 케이블은 우수한 기계 및 열 성능을 보장합니다. 튜브 채용 젤은 중요한 섬유 보호 기능을 제공하며 PE 껍질은 자외선으로부터 보호합니다.
주요 특징:
응용 프로그램:
광학적 특성
| 부문 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 지름 | 1310nm | 음 | 9.2±0.4 |
| 1550nm | 음 | 10.4±0.5 | |
| 클레이딩 지름 | 음 | 124.8±0.7 | |
| 부피가 원형이 아닌 부피 | % | ≤0.7 | |
| 코어 클레이딩 중심성 오류 | 음 | ≤0.5 | |
| 코팅 직경 | 음 | 245±5 | |
| 코팅 비순환성 | % | ≤6.0 | |
| 클레이딩-코팅 중심성 오류 | 음 | ≤12 | |
| 케이블 절단 파장 | nm | acc≤1260 | |
| 약화 (최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
기술 매개 변수
| 섬유 카운트 |
직경 (MI) |
무게 (KG/KMI) |
굽기 반지름 | 밀리언.압력 (N) |
크러시 (N/100MMl) |
|||
| 정적 | 동적 | 장기적 | 단기 | 장기적 | 단기 | |||
| 2-30 | 9.2 | 95 |
10
|
20
|
1500 | 600 | 1000 | 300 |
| 32-36 | 9.5 | 100 | 1500 | 600 | 1000 | 300 | ||
| 38-60 | 10.0 | 115 | 1500 | 600 | 1000 | 300 | ||
| 62-72 | 10.5 | 125 | 1500 | 600 | 1000 | 300 | ||
| 74-96 | 12.9 | 175 | 1500 | 600 | 1000 | 300 | ||
| 98-120 | 14.4 | 210 | 1500 | 600 | 1000 | 300 | ||
| 122-144 | 15.8 | 245 | 1500 | 600 | 1000 | 300 | ||
| 146-216 | 16.3 | 260 | 1500 | 600 | 1000 | 300 | ||
| 218-240 | 19.5 | 345 | 1500 | 600 | 1000 | 300 | ||
| 242-288 | 21.7 | 415 | 1500 | 600 | 1000 | 300 | ||
세부 제품 사진
