GYTA53 광섬유 케이블 48 96 코어 알루미늄 장갑 직장 매장 유관
담당자 : JQ CABLE
전화 번호 : +8618122383351
왓츠앱 : +8618122383351
상세 정보 |
|||
섬유 종류: | 요구로서의, YOFC, 화이바홈 | 색상: | 블랙 |
---|---|---|---|
재킷: | PE, MDPE, HDPE | 강도 부재: | FRP |
섬유 번수: | 2-288 핵심 | 설치: | 에어리얼 및 덕트 |
무장합니다: | 강철 & 알미늄 테이프 | 제품 이름: | 단일 모드 장갑 GYTS 48 코어 광섬유 케이블 |
적용: | 장거리 통신을 위한 지하 설비 | 중심 강도 부재: | 금속 테이프 |
길이: | 2 킬로미터 또는 주문 제작된 길이 | 공장: | 그래요 |
외장 재료: | HDPE | 케이블 중량: | 150 킬로그램 / 킬로미터 |
섬유 번수: | 24 | 드럼 길이: | 3 킬로미터 또는 필요에 따라 |
지휘자 수: | 48 96 72 | 구조: | 꼼짝 못하게 된 루즈 튜브 |
패키지: | 명부 당 2 km/3km/5km | 적당한 온도: | -40 ℃ ~ +60 ℃ |
갑옷: | 강철 줄자 | 모델 Numer: | GYTS53 |
강조하다: | 직접 묻힌 광섬유 케이블,강철 장갑 광섬유 케이블,PE 껍질 광섬유 케이블 |
제품 설명
제품 설명

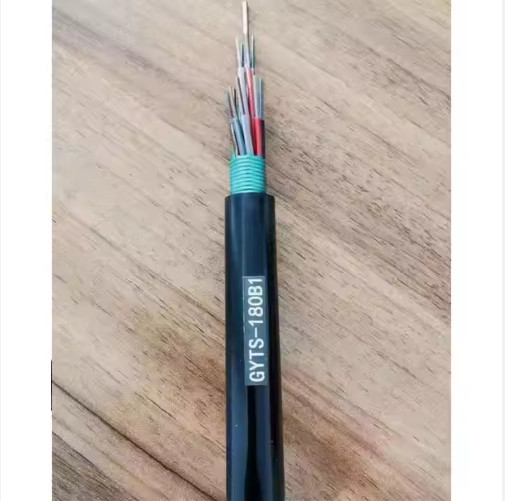

GYTS 항공 광섬유 케이블은 고모듈의 플라스틱 느슨 튜브 안에 배치된 단일 모드 또는 멀티 모드 섬유를 갖추고 있으며, 각 250μm 섬유는 개별적으로 보호됩니다.이 튜브는 습도에 대한 저항을 강화하기 위해 방수 젤 필러를 포함케이블은 밀도가 높은 구조로 얽힌 느슨한 튜브 디자인을 채택하고 폴리에틸렌 외부 껍질을 사용합니다.수분 분해 에 저항 하는 용이 한 튜브 와 특수 채식 재료 는 탁월 한 내구성 을 보장 한다.

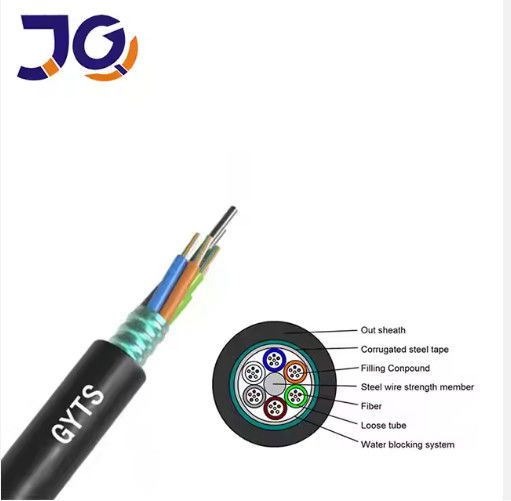

케이블 코어는 중앙 강도 구성 요소 주위에서 튜브와 필러를 나선형으로 포장하여 원형 구성을 만들어집니다. 보호 PSP 층이 코어 위에 적용됩니다.그 다음으로 채식 화합물로 밀폐됩니다.최종 조립에는 철 테이프 강화와 결합 된 PE 외면 코팅이 포함되어 있으며 뛰어난 분쇄 저항과 습기 차단 특성을 제공합니다.이 설계 는 GYTS 케이블 에 뛰어난 방수 특성 을 부여 합니다.
특징
광학적 특성
부문 | 단위 | 사양 | |
G652D | |||
모드 필드 지름 | 1310nm | 음 | 9.2±0.4 |
1550nm | 음 | 10.4±0.5 | |
클레이딩 지름 | 음 | 124.8±0.7 | |
부피가 원형이 아닌 부피 | % | ≤0.7 | |
코어 클레이딩 중심성 오류 | 음 | ≤0.5 | |
코팅 직경 | 음 | 245±5 | |
코팅 비순환성 | % | ≤6.0 | |
클레이딩-코팅 중심성 오류 | 음 | ≤12 | |
케이블 절단 파장 | nm | acc≤1260 | |
약화 (최대) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
기술 매개 변수
섬유수 | 구조 | 각 튜브 당 섬유 |
용이한 튜브 지름 (mm) |
CSM 지름/패드 지름 (mm) |
외조복의 명목 두께 (mm) |
케이블 직경/ 높이 (mm) |
케이블 무게 (kg/km) |
4 | 1+5 | 4 | 10.8±0.1 | 10.4/1.4 | 1.4 | 90.0±0.3 | 80 |
6 | 1+5 | 6 | 10.9±0.1 | 10.4/1.4 | 1.4 | 90.0±0.3 | 80 |
8 | 1+5 | 8 | 10.9±0.1 | 10.4/1.4 | 1.4 | 90.0±0.3 | 80 |
12 | 1+5 | 6 | 10.9±0.1 | 10.4/1.4 | 1.4 | 90.0±0.3 | 80 |
24 | 1+5 | 6 | 10.9±0.1 | 10.4/1.4 | 1.4 | 90.0±0.3 | 85 |
36 | 1+6 | 12 | 20.2±0.1 | 10.6/16 | 1.6 | 90.7±0.3 | 100 |
48 | 1+5 | 12 | 20.2±0.1 | 10.6/16 | 1.6 | 90.7±0.3 | 105 |
60 | 1+5 | 12 | 20.2±0.1 | 10.6/16 | 1.6 | 90.7±0.3 | 110 |
72 | 1+6 | 12 | 20.2±0.1 | 20.0/2.0 | 1.6 | 100.6±0.3 | 122 |
96 | 1+8 | 12 | 20.2±0.1 | 10.6/35 | 1.6 | 120.0±0.3 | 160 |
144 | 1+12 | 12 | 20.2±0.1 | 20.0/6.4 | 1.8 | 150.6±0.3 | 240 |
216 | 1+6+12 | 12 | 20.2±0.1 | 20.2/2.2 | 1.8 | 160.0±0.3 | 270 |
288 | 1+9+15 | 12 | 20.2±0.1 | 20.2/4.3 | 2.0 | 180.2±0.3 | 282 |
적용
튜트 및 공기 안에서의 외부 적용에 적합합니다.
포장 세부 사항:
1km/나무 드럼당 2km/3km/4km
운송:
선박/항공 또는 익스프레스 배송, 주문량에 따라
진행 시간:
수량 (km) | 1~300 | 300 이상 |
가장 이른 시간 (일) | 5 ~ 7 | 협상 가능 |
