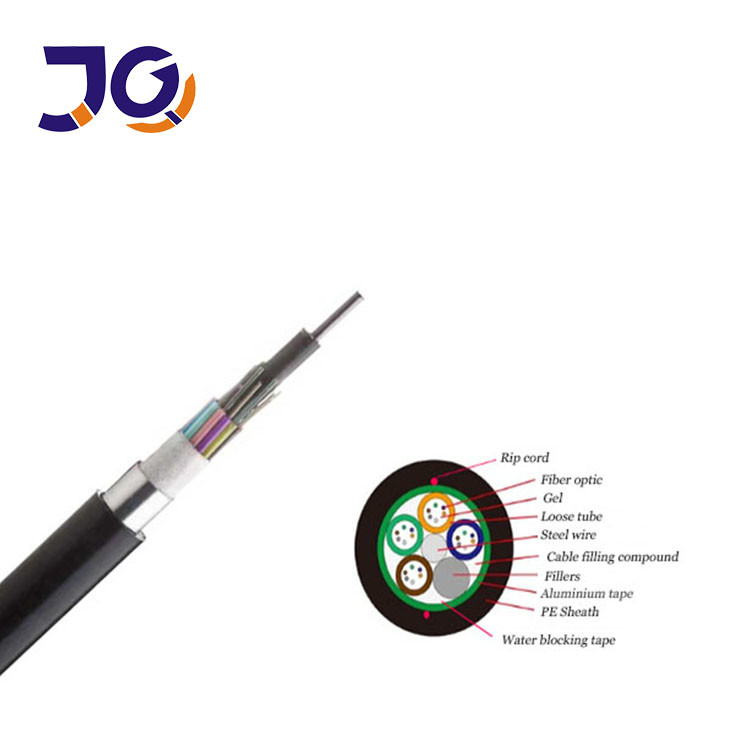

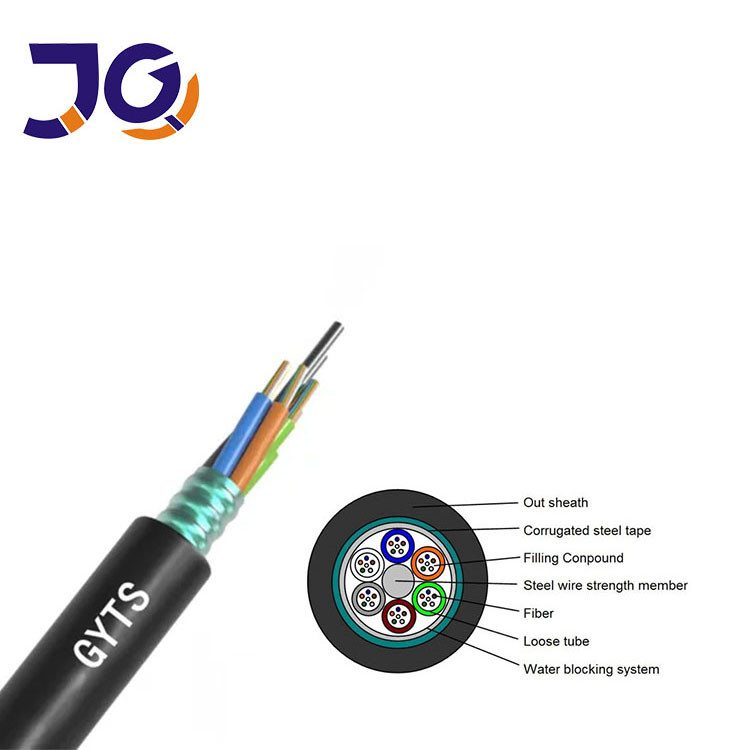

특징:
●광섬유의 과도한 길이에 대한 정확한 통제는 광케이블이 좋은 팽창성과 온도 특성을 갖도록 보장합니다
●PBT 느슨 한 튜브 물질 은 수분 분해 저항력 이 좋으며, 튜브 는 광섬유 를 보호하기 위해 특별 기름 으로 채워져 있다.
● 부드러운 외부 껍질 은 광 케이블 이 설치 도중 마찰 인수 가 더 작도록 한다
●PE 껍질 은 태양 방사선 에 잘 저항 합니다
●오프틱 케이블의 방수 성능을 보장하기 위해 다음과 같은 조치가 취됩니다.케이블 코어는 완전히 습기에 저항하는 층이있는 철강-플라스틱 복합재로 채워집니다..
G652D 광섬유:
| 항목 | 단위 | 사양 | |
| 섬유 종류 | G.652D | ||
| 모드 필드 지름 | 1310nm | mm | 90.2±0.4 |
| 1550nm | mm | 100.4±0.8 | |
| 장장 직경 | mm | 125.0±1 | |
| 부피가 원형이 아닌 부피 | % | ≤1.0 | |
| 코어/클래딩 동심성 오류 | mm | ≤0.5 | |
| 코팅 지름 | mm | 245±5 | |
| 코팅 비 원형성 | % | ≤6.0 | |
| 코팅/클래싱의 동심성 오류 | mm | ≤120 | |
| 케이블 차단 파장 | nm | ≤1260 | |
| 약화 계수 | 1310nm | dB/km | ≤0.35 |
| 1550nm | dB/km | ≤0.21 | |
| 증명 스트레스 수준 | kpsi | ≥100 | |
기계 및 환경 특성
| 항목 | 단위 | 사양 |
| 긴장 (장기) | N | 800 |
| 긴장 (단기) | N | 2000 |
| 크러쉬 (장기) | N/10cm | 500 |
| 크러쉬 (단기) | N/10cm | 1500 |
| 굽기 반지름 (동적) | mm | 20D |
| 굽기 반지름 (정적) | mm | 10D |
| 설치 온도 | °C | -40+60 |
| 작동 온도 | °C | -40+70 |
| 저장 온도 | °C | -40+70 |
|
반복 굽기 |
부하:250N;주기 수:30 명백한 추가가 없습니다. 약화, 섬유 파열, 케이블 손상도 없습니다. |
|
|
톱션 |
부하:250N; 주기 수:10회전각:±90° 추가 약화, 섬유 끊기 및 케이블 손상이 없습니다. |
|
|
영향력 |
충격 에너지:450g × 1m; 망치 머리의 반지름:12.5mm 충돌 수: 5 명백한 부가 약화, 섬유 파열 및 케이블 손상 없습니다. |
|
