지첸 공장으로부터의 자활하는 형태 8 케이블 12 24 핵심 116KM GYFTC8Y53

지첸 공장으로부터의 자활하는 형태 8 케이블 12 24 핵심 116KM GYFTC8Y53

January 22, 2021

최신 회사 사례 지첸 공장으로부터의 자활하는 형태 8 케이블 12 24 핵심 116KM GYFTC8Y53








섬유 케이블 테스트 리포트
어떤 제조사 :JQ12C-2020620001
제품 모델 GYFTC8Y53-12B1 기술 표준 YD/T769-2003
테스트 항목 (1) 섬유색 PBT 튜브 1 섬유 Color& 희석 (α 1310nm≤0.36dB/km, α 1550nm≤0.25dB / 킬로미터)
청색 오렌지 녹색 브라운입니다 회색 성질 빨강 검정색 노랑색 자줏빛 분홍색 신록
1310 0.332 0.329 0.326 0.323 0.325 0.328 0.324 0.322 0.325 0.323 0.326 0.329
1550 0.191 0.184 0.182 0.183 0.197 0.186 0.184 0.197 0.186 0.193 0.192 0.187
PBT 튜브 2 청색 오렌지 녹색 브라운입니다 회색 성질 빨강 검정색 노랑색 자줏빛 분홍색 신록
1310 0.323 0.327 0.326 0.325 0.329 0.328 0.323 0.322 0.326 0.323 0.326 0.329
1550 0.181 0.186 0.182 0.184 0.197 0.186 0.185 0.197 0.186 0.193 0.192 0.187
PBT 튜브 3 청색 오렌지 녹색 브라운입니다 회색 성질 빨강 검정색 노랑색 자줏빛 분홍색 신록
1310 0.322 0.329 0.328 0.323 0.327 0.328 0.323 0.322 0.325 0.323 0.326 0.329
1550 0.193 0.184 0.185 0.183 0.198 0.186 0.187 0.192 0.186 0.193 0.192 0.187
PBT 튜브 4 청색 오렌지 녹색 브라운입니다 회색 성질 빨강 검정색 노랑색 자줏빛 분홍색 신록
1310 0.327 0.323 0.329 0.331 0.328 0.321 0.328 0.325 0.327 0.322 0.324 0.326
1550 0.191 0.195 0.181 0.194 0.181 0.186 0.181 0.183 0.189 0.193 0.191 0.196
테스트 항목 (2) 핵심 지름(um) 9.3±0.7 분산특성 제로 분산 파장 범위 (nm) 1300-1324
피복 지름(um) 125±1 제로 분산 경사 최대 (Ps/nm2.km) ≤0.092
핵심 / 클래딩 동심 오차 <1 맥스 (Ps / nm.km)의 1288-1339 분산 계수 ≤3.5
피복 비원형성 <2 맥스 (Ps / nm.km)의 1271-1360 분산 계수 ≤5.3
사고 방식 (nm)를 자르느요 <1260 맥스 (Ps / nm.km)의 1550nm 분산 계수 ≤18
테스트 항목 (3) 케이블 구조 완전성과 출현 완전한 케이블 구조, 결점 없는 출현
완성된 케이블 길이(m) 2000M 방수시험 통과
케이블 O.D.(MM) 12.2 ±0.2 12.2 ±0.2 금속 연결성 통과
덮개 완전성 완료
GW 480KG 날짜 20.2020을 준 온도 35C 습도 65%
인지   결론

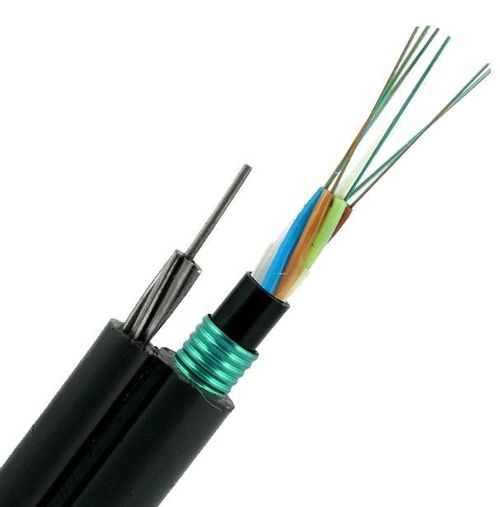

케이블의 상술 SM(9/125), 12cores,6cores*2 (PBT 튜브),7*1.0mm 강선, 중심 강도 부재 FRP1.6mm,SADJ,GYFTC8Y53



최신 회사 사례 지첸 공장으로부터의 자활하는 형태 8 케이블 12 24 핵심 116KM GYFTC8Y53 0

최신 회사 사례 지첸 공장으로부터의 자활하는 형태 8 케이블 12 24 핵심 116KM GYFTC8Y53 1



샘플 전시회



최신 회사 사례 지첸 공장으로부터의 자활하는 형태 8 케이블 12 24 핵심 116KM GYFTC8Y53 2

최신 회사 사례 지첸 공장으로부터의 자활하는 형태 8 케이블 12 24 핵심 116KM GYFTC8Y53 3

최신 회사 사례 지첸 공장으로부터의 자활하는 형태 8 케이블 12 24 핵심 116KM GYFTC8Y53 4





116KM Fig 8 케이블은 있고 트럭에 싣고 있습니다

최신 회사 사례 지첸 공장으로부터의 자활하는 형태 8 케이블 12 24 핵심 116KM GYFTC8Y53 5

최신 회사 사례 지첸 공장으로부터의 자활하는 형태 8 케이블 12 24 핵심 116KM GYFTC8Y53 6

최신 회사 사례 지첸 공장으로부터의 자활하는 형태 8 케이블 12 24 핵심 116KM GYFTC8Y53 7



케이블 마킹

(1) 미터 / 발에서 지시 ;

(2) 섬유의 양과 종류 ;

(3) 케이블 유형 ;



(4) 공장 이름 ;



(5) 제작 (년)의 날짜 ;

(6) 다른 요구조건 ;



표시는 케이블 수명동안 내내 영구적이고 읽기 쉬울 것입니다. 길이 지시의 정확성은 1000m±2m 보다 더 나을 것입니다.
