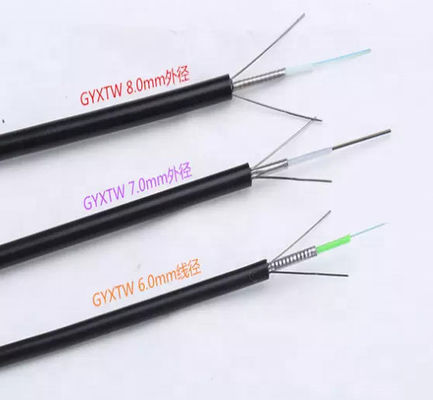

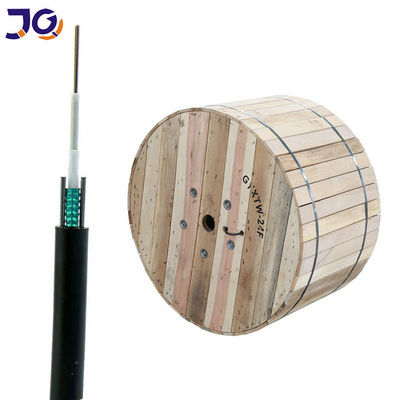

두 평행한 강선 강도 무장한 단일모드 GYXTW GYFXTY 광섬유 케이블

제품 설명



두 평행한 강선 강도는 단일모드 GYXTW 광섬유 케이블을 강화했습니다



GYXTW에 대한 기술

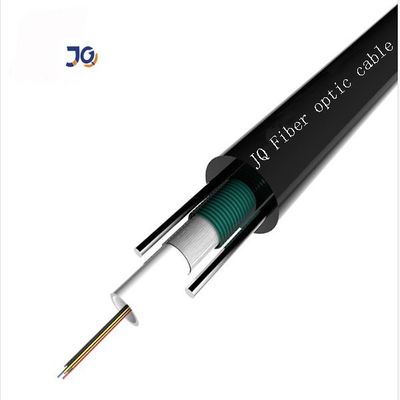

섬유, 250μm은고 계수 플라스틱으로 만들어진 루즈 튜브에 위치됩니다. 튜브는 방수 충전용 콤파운드로 채워집니다. 튜브는 경도로 PSP의 레이어로 싸여집니다. PSP와 루즈 튜브 사이에 워터-블로킹 재료는 더 케이블을 소형이고 방수된 채로 유지하는데 이용됩니다. 두 평행한 강선은 강철 줄자에서 두 면에 위치합니다. 평행한 강선은 양측 테이프에 위치합니다. 더 케이블은 폴리에틸렌(PE) 덮개로 완료됩니다.





특징





1. 중심으로 좋은 초과 길이로 위치되고, 강도 부재가 우수한 긴장 성능을 제공한 것처럼 루즈 튜브는 옆 crush.double 와이어의 영향을 최소화합니다.

2. 관은 경도로 PSP의 레이어로 싸여집니다, 우수한 파쇄-내력 성능.

3. PSP와 루즈 튜브 사이에 워터-블로킹 재료는 더 케이블을 소형이고 방수된 채로 유지하는데 이용됩니다.





애플리케이션



1. 사무국 사이에 안테나에서 설치 또는 소통을 위한 도관 환경에 적합합니다,

2. 대도시망.

3. 네트워크를 접속하고, 특히 상황에 적합합니다







광학적 특성

항목		유닛	상술
			G652D
모드 필드 직경	1310nm	um	9.2±0.4
	1550nm	um	10.4±0.5
클래딩 직경		um	124.8±0.7
피복 비원형성		%	≤0.7
코어를 덮은 편심 오차		um	≤0.5
코팅 직경		um	245±5
코팅 비원형성		%	≤6.0
클래딩 피복 편심 오차		um	≤12
케이블 컷오프 파장		별거 안 해	acc≤1260
희석 (최대.)	1310nm	dB/km	≤0.36
	1550nm	드브케이엠	≤0.22







케이블 매개 변수

항목		상술
섬유 번수		2~24
착색 코팅 섬유	차원	250μm+15μm
	색	푸르고 오렌지색이, 녹색이, 갈색이, 회색빛이, 하얗, 빨갛, 검, 노랗, 보라색이, 핑크색이, 터키 옥
루즈 튜브	차원	2.0mm±0.05mm
	재료	PBT
	색	적격자
강도 부재	지름	1.0 mm/0.7mm
	재료	강철
외부 자켓	차원	6.0~9.0mm
	재료	PE
	색	검정색





기술적인 매개 변수

섬유 총수	케이블 지름(MM)	케이블 중량 킬로그램 / 킬로미터)	인장 강도 장기간 / 개요 용어 (N)	붕괴 저항 장기간 / 개요 용어 (N/100mm)	굽힘 동적인 반지름 정전기 / 밀리미터)
2~12	8.0	78	600/1500	300/1000	10D/20D
14~24	9.0	90	600/1500	300/1000	10D/20D







세부 사항 그림 쇼스
