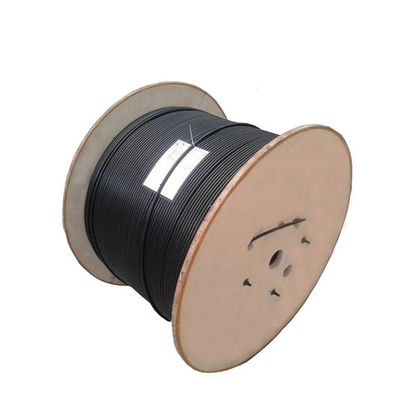

| 최소 주문 수량 : | 1km | 포장 세부 사항 : | 나무로 된 드럼에서 1/2/3/4/5 킬로미터 |
|---|---|---|---|
| 배달 시간 : | 3-5dyas | 지불 조건 : | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력 : | 일 당 200 KM |
| 원래 장소: | 광동 중국 | 브랜드 이름: | JQ/OEM |
|---|---|---|---|
| 인증: | ISO9001/CE/ROHS | 모델 번호: | GYXTW-8B1 |
|
상세 정보 |
|||
| 재킷 물자: | PE, HDPE, MDPE, LSZH | 외경: | 8.0 mm/6.0mm/7.0mm/9.0mm |
|---|---|---|---|
| 철강선: | 1.0 mm/0.7mm | 색: | 검정색 |
| 섬유형: | 단일모드 G652D | 섬유 번수: | 2/4/6/8/12/24 핵심 |
| 구조: | Unitube | 강도 부재: | 2 철강선 |
| 설치: | 공중 &Duct | 상품 이름: | 중심 루즈 튜브 야외 광 섬유 케이블 |
| 섬유: | 단일모드 또는 다중 모드인 G652 | 주요 단어: | 섬유 케이블 |
| 하이 라이트: | 기갑 공중 광섬유 케이블,Unitube 공중 광섬유 케이블,9.0mm 직경 공중 광섬유 케이블 |
||
제품 설명

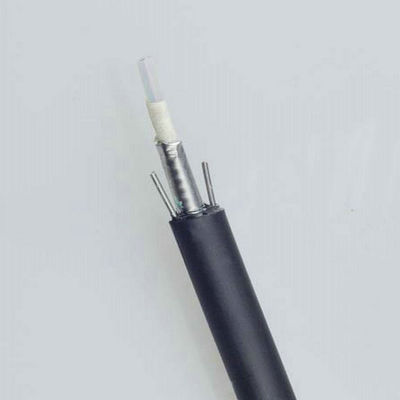

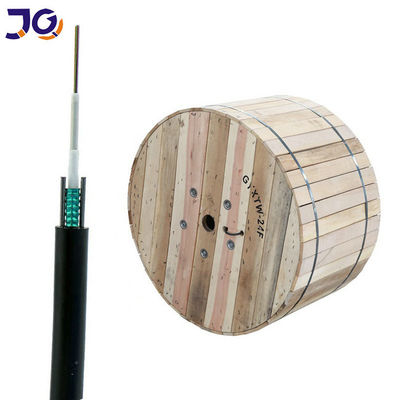

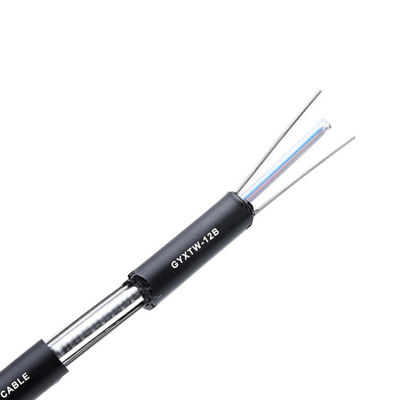

느슨한 버퍼 튜브에 섬유가 있는 Armored Uni-Tube 단일 재킷/Single Armor 광섬유 케이블.케이블 코어는 주름진 강철 테이프 갑옷으로 보호되고 검정색 폴리에틸렌 아웃재킷으로 덮입니다.2개의 내장된 강선이 욕망의 장력을 제공합니다.
섬유 매개변수
| 아니요. | 아이템 | 단위 | 사양 | |
| G.652D | ||||
| 1 | 모드 필드 직경 | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | 클래딩 직경 | μm | 124.8±0.7 | |
| 삼 | 클래딩 비 원형 | % | ≤0.7 | |
| 4 | 코어 클래딩 동심도 오류 | μm | ≤0.5 | |
| 5 | 코팅 직경 | μm | 245±5 | |
| 6 | 비원형 코팅 | % | ≤6.0 | |
| 7 | 클래딩 코팅 동심도 오류 | μm | ≤12.0 | |
| 8 | 케이블 컷오프 파장 | nm | λcc≤1260 | |
| 9 | 감쇠(최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
케이블 매개변수
| 아이템 | 명세서 | |
| 섬유 수 | 2~24 | |
| 컬러 코팅 섬유 | 치수 | 250μm±15μm |
| 색상 | 블루, 오렌지, 그린, 브라운, 그레이, 화이트 | |
| 느슨한 튜브 | 치수 | 2.10mm±0.05mm |
| 재료 | PBT | |
| 색상 | 자연스러운 | |
| 스트렝스 멤버 | 지름 | 1.0mm |
| 재료 | 강철 | |
| 아우터 재킷 | 치수 | 8.0mm±0.1mm |
| 재료 | 체육 | |
| 색상 | 검은 색 | |
기계적 및 환경적 특성
| 아이템 | 맞잡다 | 명세서 |
| 텐시오(장기) | N | 600 |
| 긴장(단기) | N | 1500 |
| 호감 (장기) | N/10cm | 300 |
| 크러쉬 (단기) | N/10cm | 1000 |
| 최소굽힘 반경(동적) | mm | 20D |
| 최소굽힘 반경(정적) | mm | 10D |
| 설치 온도 | ℃ | -20~+60 |
| 작동 온도 | ℃ | -40~+70 |
| 보관 온도 | ℃ |
-40~+70 |
◆저분산 및 감쇠
◆적절한 디자인, 섬유 초과 길이에 대한 정밀한 제어 및 독특한 꼬임 공정으로 케이블을 우수한 기계적 및 환경적 특성으로 만듭니다.
◆골판지 강철 테이프의 외장은 케이블에 내 습성 및 내압착성이 우수합니다.
◆사용온도 : -40~+60℃
제품 세부 정보
| 모델 | GYXTW | ||
| 상품명 |
GYXTW 중앙 튜브형 광섬유 통신 케이블 GYXTW Uni-Tube 기갑 단일 모드 6 코어 8 코어 광섬유 케이블 |
||
| 그룹화 | 광섬유 케이블 | ||
| 구조 | G.652D, PBT, STRENGTH MEMBER, 골판지 강-플라스틱 복합재, PE 재킷 | ||
| 섬유 유형 | G.652D | ||
| 외피 색상 | 검은 색 | ||
| 일부 | 2-12 | ||
| 아우터 재킷 | 체육 | ||
기술적인 매개변수
| 섬유 세다 |
케이블 직경(mm) |
케이블 무게 kg/km) |
인장 강도 롱/숏 용어(N) |
크러쉬 저항 롱/숏 기간(N/100mm) |
굽힘 반경 정적/동적 |
| 2~12 | 8 | 60 | 600/1500 | 1000/3000 | 10D/20D |
애플리케이션
덕트/에어리얼에서 사용 가능
