소형 ADSS 6 핵심 12 핵심 공중 광섬유 케이블 ASU G652D
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
상세 정보 |
|||
애플리케이션: | 야외 안테나, FTTH FTTB FTTX 네트워크 | 섬유질 수: | 4-144코어 |
---|---|---|---|
전폭: | 100m /200 M /300m 또는 주문 제작됩니다 | 섬유 브랜드: | YOFC/FiberHome/Corning |
서비스: | 샘플 | 강도 번호: | FRP, 케블라 아라미드 원사 |
구조: | 좌초된 루즈 튜브 | 재킷 색상: | 까만 노란 bule 또는 주문을 받아서 만드는 |
작동 온도: | -40℃ ~ +75℃ | 섬유형: | G652D, OM1, G655, OM4, OM5 |
하이 라이트: | 단일 피복 ADSS 광 케이블,ADSS 광 케이블 단일모드 |
제품 설명
공장도 가격 아라미드 얀 강도 단일모드 ADSS 광 케이블
1. 그것은 자기 지지되고, 전도성 있는 금속성 소재를 이용하지 않습니다 ;
2. 그것의 설치 비용은 광복합 가공지선 (광학 접지 배선)과 OPAC (광학 부착된 케이블)과 비교하여 하락합니다 ;
3. 그것은 의학적 장점, 라이트급이 외부 부하를 취급할 수 있다는 것을 놀라운 높은 하중에 적합하 언로딩 사이클을 가지고 있습니다 ;
4. 불리한 날씨 하에 온도 성능과 더불어, 그것의 아라미드 얀 증가 케이블의 인장 성능 ;
5. 응용 필요에 고유한 설계
·Application
가공전력선의 실제 상태는 ADSS 케이블이 설계되고 있을 때 전체 고려 안으로 잡힙니다. 110kV 하에 가공전력선을 위해,
PE 외부 쉬스는 적용됩니다. FOR 전선은 110kV를 동등하거나 뛰어넘습니다, AT 외부 쉬스가 적용됩니다. 아라미드 양과 좌초의 데디케이트 디자인
과정은 다양한 전폭에 대한 요구를 충족시킬 수 있습니다.
·Standards
ADSS 케이블은 IEC 60794-1과 더불어 표준 IEEE P 1222에 따릅니다.
구조와 기술적 요구
1. ADSS 단일 피복
섬유 번수 | 구조 | 강관 당 섬유 |
로세 튜브 직경 (MM) |
FRP / 패드 직경 (밀리미터) | 외부 재킷(MM)의 두께 | 레프. 외부의 지름 (밀리미터) |
레프. 중량 (kg/km) |
|
PE 재킷 | AT 재킷 | |||||||
4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
팁 : 아볼브 테이블에서 모든 상술은 더 데트알스 상술을 위해, 대략 자료입니다,
플스는 우리의 매출자와 연락합니다.
2. ADSS 이중 자켓
섬유 번수 | 구조 | 강관 당 섬유 |
로세 튜브 직경 (MM) |
FRP / 패드 직경 (밀리미터) | 외부 재킷(MM)의 두께 | 레프. 외부의 지름 (밀리미터) |
레프. 중량 (kg/km) |
|
PE 재킷 | AT 재킷 | |||||||
4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
팁 : 아볼브 테이블에서 모든 상술은 더 데트알스 상술을 위해, 대략 자료입니다,
플스는 우리의 매출자와 연락합니다.
섬유형 |
희석 (+20C) |
대역폭 |
광케이블 컷오프 파장 |
||||
---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
50/125 um | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
62.5/125 um | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
세부 사항 회화 전람회

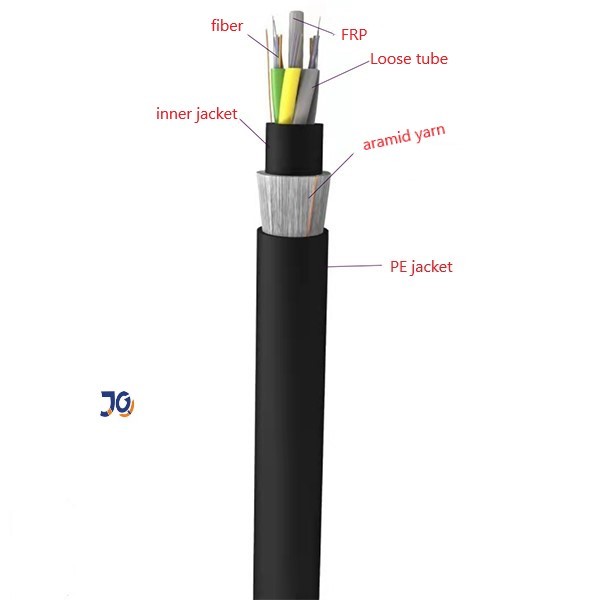

단일 피복 ADSS 섬유 케이블

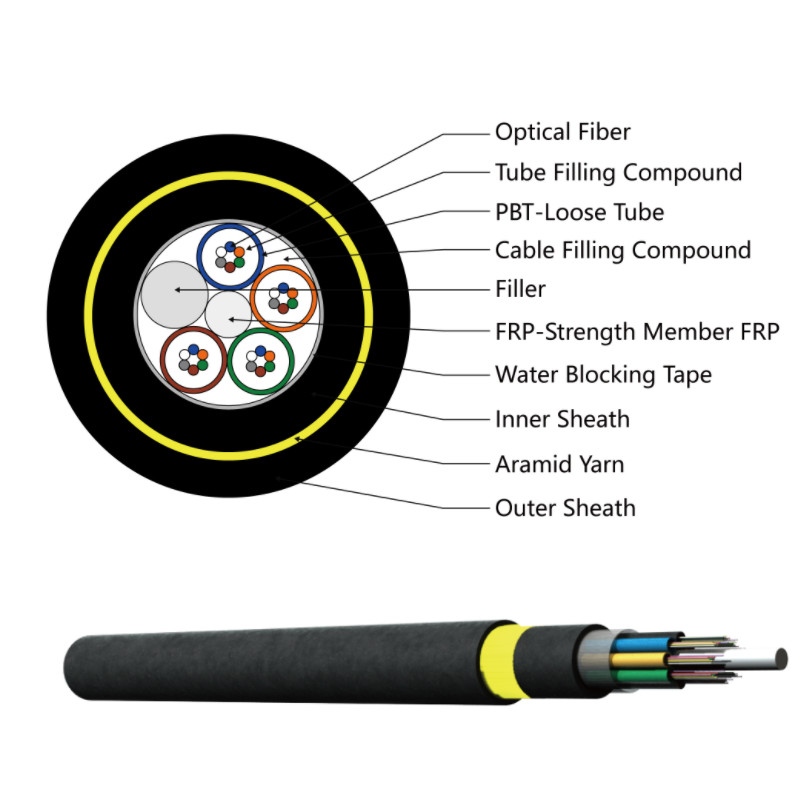

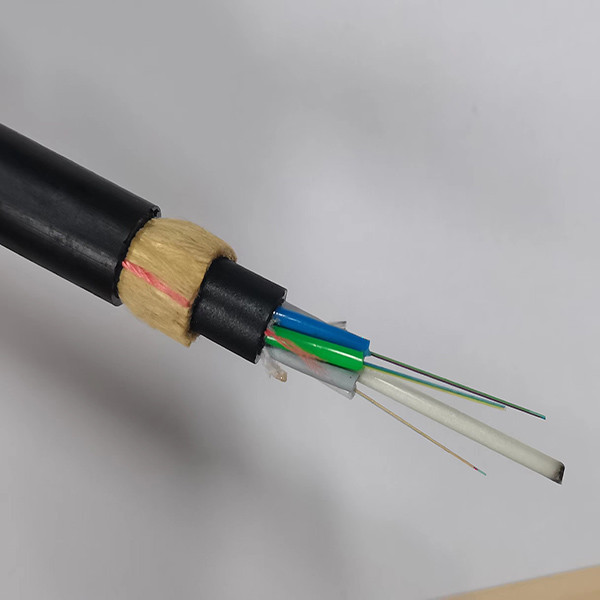

두배는 ADSS 광섬유 케이블을 입힙니다

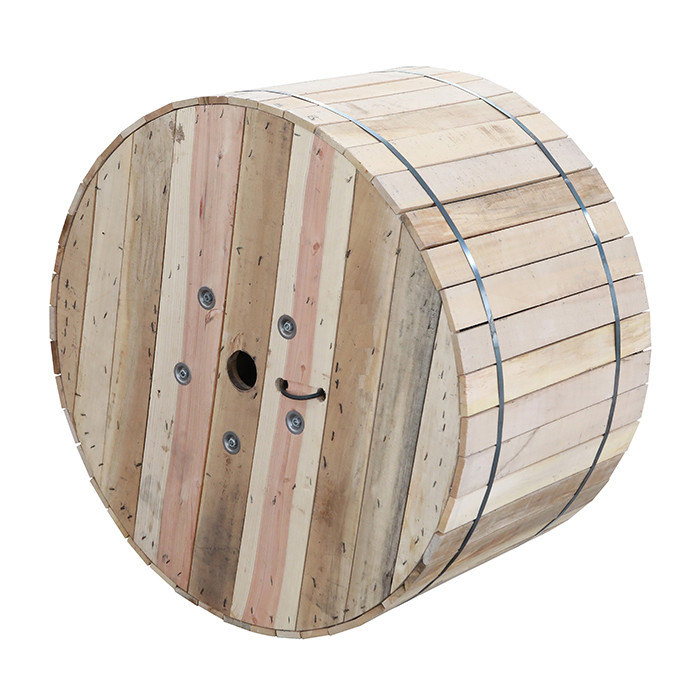

포장되는 것 :
FAQ
1. 당신이 업체 또는 제조를 트라드닝?
우리는 10년의 경험과 제조입니다, 연구, 개발과 생산에서 분화시킵니다
광섬유 케이블, 드롭 케이블과 경로 코드 ect를 위해. 우리의 공장은 광저우 도시에서 있고 우리를 방문하기 위해 환영합니다!
2. 품질에 대하여?
완성될 때 우리는 시험된 모든 섬유 전에 배달을 바랍니다 생산량.
가격 인증 뒤에, 당신은 무료로 샘플이 우리의 품질을 확인하도록 요구할 수 있습니다.
3. 소량주문을 받아들이시겠습니까?
예, 소량주문은 이용 가능합니다. 우리는 알다시피 고객들의 새로운 프로젝트를 지원하고 사업이 항상 소량주문에서 왔습니다.
4. 당신의 배달 시간이 무엇입니까?
약 3-7days 근무일 보통, 그것은 주로 발주량에 의존합니다.
그러나 플스는 우리가 당신의 지불 뒤에 가능한 빨리 당신의 상품을 배열할 것이라고 납득됩니다 .
5. OEM 서비스를 받아들이시겠습니까?
예, 우리는 OEM 서비스를 환영합니다. 우리는 당신의 로고를 제품에 프린트할 수 있습니다. 당신으로부터의 어떠한 아이디어도 이용 가능합니다.
4. 당신은 원료를 위한 증명서를 가지고 있습니까?
우리는 자격 있는 ISO9001 ROHS 원료 공급 툴들과 장기적인 관계 협력을 구축합니다
