물 저항하는 48 핵심 500m 경간 OFC ADSS 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
| 최소 주문 수량 : | 10KM | 가격 : | base on requriment |
|---|---|---|---|
| 포장 세부 사항 : | 나무 드럼 또는 철 드럼 | 배달 시간 : | 15 일 |
| 지불 조건 : | T/T, 웨스턴 유니온, Alipay, MoneyGram, L/C | 공급 능력 : | 달 당 22500KM |
| 원래 장소: | 광저우 중국 | 브랜드 이름: | HAISO/Jiqian |
|---|---|---|---|
| 인증: | ISO9001 CE ROHS Rohs | 모델 번호: | ADSS-4C/6C/24C/48C/96C |
|
상세 정보 |
|||
| 신청: | 실외 안테나/FTTH | 섬유질 수: | 2-288 코어 |
|---|---|---|---|
| 기간: | 50m 80m /150m/200m /300m /500m | 튜브당 섬유: | 4/6/8/12F/12 |
| 강도 번호: | FRP, 케블라 아라미드 원사 | 구조: | 좌초된 느슨한 관 |
| 재킷 색상: | 검정 또는 맞춤형 | 작동 온도: | -40℃ ~ +75℃ |
| 섬유 유형: | G652D, OS1, OM1, G655, OM4, OM5 | 포장: | 2-4km/wooden 드럼, 판지 상자, 2KM/Drum, 나무로 되는 드럼 |
| 하이 라이트: | 96 코어 단일 모드 섬유 케이블,ADSS 단일 모드 섬유 케이블 |
||
제품 설명
공장 가격 야외 ADSS 느슨한 튜브 FRP 12 24 48 72 96 144 코어 단일 모드 광섬유 케이블
ADSS 파괴
All-dieletric self-supporting optical cable (ADSS)은 모든 매체 재료로 구성된 비금속 광 케이블의 일종으로 필요한
시스템 자체를 지원하고 전력 타워에 직접 걸 수 있습니다.주로 가공 고전압 전송 시스템의 통신 경로에 사용되며,
번개가 치기 쉬운 지역, 넓은 범위 및 기타 오버 헤드 배치 환경의 통신 회선에도 사용할 수 있습니다. 자체 지원은 케이블을 말합니다.
자체 강화 부재는 무게와 외부 하중을 견딜 수 있습니다.
형질
· 전원을 차단하지 않고 설치 가능
· 우수한 AT 성능, AT sheath의 작동점에서 최대 유도는 25kV에 달할 수 있습니다.
· 가벼운 무게와 작은 직경으로 얼음과 바람에 의한 하중과 타워에 가해지는 하중 감소
및 백프롭
· 긴 경간 길이와 최대 경간은 1000m 이상
· 인장 강도 및 온도 성능 우수
· 설계 수명은 30년
·신청
가공 전력선의 실제 상태는 ADSS 케이블을 설계할 때 충분히 고려됩니다.110kV 이하 가공 전력선의 경우,
PE 외피를 적용하였습니다.110kV 이상의 전력선은 AT 외피를 적용합니다.아라미드 수량 및 좌초의 전용 설계
프로세스는 다양한 스팬에 대한 요구를 충족시킬 수 있습니다.
·표준
ADSS 케이블은 표준 IEEE P 1222 및 IEC 60794-1을 준수합니다.
구조 및 기술 사양
1.ADSS 싱글 재킷
| 섬유 수 | 구조 | 튜브당 섬유 |
손실 튜브 직경 (MM) |
FRP/패드 직경(mm) | 외피두께(mm) | 참조밖의 지름 (mm) |
참조무게 (킬로그램/킬로미터) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7 | 9.8 | 82 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7 | 9.8 | 82 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7 | 9.8 | 82 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7 | 9.8 | 82 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7 | 9.8 | 86 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7 | 10.2 | 89 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7 | 10.6 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7 | 15.2 | 176 | 189 |
팁: abolve 테이블의 모든 사양은 자세한 사양에 대한 대략적인 데이터입니다.
pls는 우리의 판매업자에게 연락합니다.
2. ADSS 더블 재킷
| 섬유 수 | 구조 | 튜브당 섬유 |
손실 튜브 직경 (MM) |
FRP/패드 직경(mm) | 외피두께(mm) | 참조밖의 지름 (mm) |
참조무게 (킬로그램/킬로미터) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
팁: abolve 테이블의 모든 사양은 자세한 사양에 대한 대략적인 데이터입니다.
pls는 우리의 판매업자에게 연락합니다.
|
섬유 유형 |
감쇠 (+20℃) |
대역폭 |
광케이블 차단 파장 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
세부 사진 쇼
단일 재킷 ADSS 섬유 케이블
더블 재킷 ADSS 광섬유 케이블

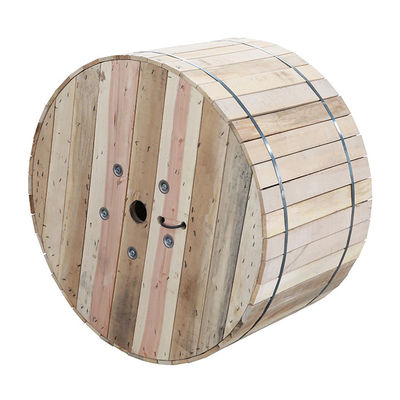

포장:
1. 직접 공장입니까?
전문 케이블 제조업체로서 광섬유 케이블, MPO 브레이크아웃 케이블, 광섬유 패치 코드를 전문으로 합니다.
당사의 제품은 주로 유럽, 남미 및 기타 국가 및 지역으로 수출됩니다.
2. 주요 제품은 무엇입니까?
실외 광섬유 케이블 실내 광섬유 케이블 FTTH 드롭 케이블 ADSS
실내 장갑 패치 코드 광섬유 케이블 광 패치 코드 Sc LC FC ST MTP MPO 광 패치 코드
3. 제품 품질 보증 기간?
광섬유 케이블 20년 보증
4. 원료 인증서가 있습니까?
우리는 자격을 갖춘 ISO9001 ROHS 원료 공급업체와 장기적인 관계 협력을 구축합니다.
