물 저항하는 48 핵심 500m 경간 OFC ADSS 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
상세 정보 |
|||
원래 장소: | 광저우, 중국 | 케이블 브랜드: | JQ / 헤어소 |
---|---|---|---|
관리인의 수: | ≥ 10 | 세티픽레이션: | ISO 9001/CE/ROHS/FCC |
제조사: | 예 | 애플리케이션: | 머리 위 |
외부 칼집: | PE | 섬유의 수: | 2-288 |
저장과 사용 온도: | -40C 내지 +70C. | 재킷: | 이중 자켓 / 검정색 |
섬유형: | G652D | ||
하이 라이트: | 24 핵심 ADSS 광섬유 케이블,FCC ADSS 광섬유 케이블 |
제품 설명
통신 케이블 공장 공급 24 핵심 ADSS 광섬유 케이블

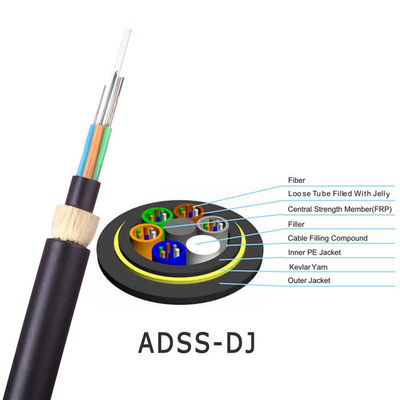

ADSS 케이블이 느슨한 튜브 연선입니다.250μm의 섬유는 고탄성 플라스틱으로 만들어진 느슨한 튜브에 위치합니다.
튜브는 방수 충전 화합물로 채워져 있습니다.튜브(및 필러)가 FRP 주위에 좌초되어 있습니다.
(Fiber Reinforced Plastic)을 비금속 중심 강도 부재로 사용하여 소형 원형 케이블 코어에 삽입합니다.
케이블 코어가 충전 화합물로 채워진 후.얇은 PE(폴리에틸렌) 내부 피복으로 덮여 있습니다.
아라미드 원사의 연선 층을 강도 부재로 내부 외피 위에 도포한 후,
케이블은 PE 또는 AT(추적 방지) 외피로 완성됩니다.
아라미드, 비금속 FRP 강도
1. 고품질 수입 아라미드 원사
2.Center FRP 강도, 전자파 간섭 방지
3. 스팬 100M 120m 140M 160M ~ 1000M
섬유 코어
1. 광섬유 케이블은 높은 전송 속도, 장거리 및 작은 잘 알려진 브랜드 A 클래스 코어를 채택
감쇠.
2. 싱글 모드/멀티 모드 옵션
3. 12가지 색상 옵션, 귀하의 요청으로 할 수 있습니다.
특징
• 전원을 차단하지 않고 설치 가능
• 가벼운 무게와 작은 케이블 직경, 얼음, 바람 및 타워와 지지대의 하중 감소
• 큰 스팬, 최대 스팬은 1000미터 이상입니다.
• 인장특성 및 온도특성이 우수함
• 기대 수명 25년
구조 및 기술 사양 ADSS-SJ(50-150M)
참조밖의 지름 (mm) |
참조무게 (kg/km) |
기록일일 최대 (kN) |
최대 허용 작업 긴장 (kN) |
부서지다 힘 (kN) |
힘 회원 CSA (mm2) |
계수 (kN/mm2) |
열 확장 계수 (x10-6/K) |
적당한 경간 미터 |
||||
체육 재킷 | AT 재킷 | NS | NS | 씨 | NS | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
구조 및 기술 사양 ADSS-DJ(50-750M)
참조밖의 지름 (mm) |
참조무게 (kg/km) |
기록일일 최대 (kN) |
최대 허용 작업 긴장 (kN) |
부서지다 힘 (kN) |
힘 회원 CSA (mm2) |
계수 (kN/mm2) |
열 확장 계수 (x10-6/K) |
적당한 경간 미터 |
||||
체육 재킷 | AT 재킷 | NS | NS | 씨 | NS | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
광학적 특성
섬유 유형 |
감쇠 (+20℃) |
대역폭 |
개구수 |
광케이블 차단 파장 |
||||
---|---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 해당 사항 없음 | --- |
62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 해당 사항 없음 | --- |
응용 프로그램: 자체 지원 오버헤드
