물 저항하는 48 핵심 500m 경간 OFC ADSS 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
상세 정보 |
|||
섬유 유형: | G652D | 신청: | 에어리얼/덕트 |
---|---|---|---|
지휘자 수: | 48코어 | 구조: | 좌초된 느슨한 관 |
작동 온도: | -40 ~ +60C | 중심 강도 부재: | FRP |
기간: | 100M | ||
하이 라이트: | 100m 광학 섬유 케이블,자활하는 ADSS 광학 섬유 케이블 |
제품 설명

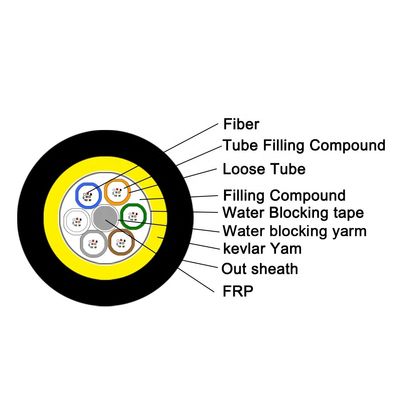

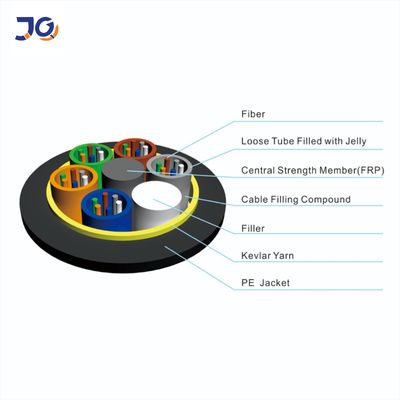

ADSS 케이블은 느슨한 튜브 연선 구조입니다.광섬유는 250µm이고 느슨한 튜브는 방수 화합물로 채워진 고탄성 플라스틱으로 만들어졌습니다.케이블 코어의 중심에는 FRP 강도 부재가 있고, 느슨한 튜브(및 충전 로프)는 중앙 보강 코어 주위로 꼬여 콤팩트하고 둥근 케이블 코어를 형성하고 케이블 코어의 틈은 물로 채워집니다. 블로킹 필러.케이블의 외부는 폴리에틸렌(PE) 내부 시스이고 뒤틀린 고장력 강도 아라미드이며, 가장 바깥쪽은 전기 추적(AT) 외부 시스입니다.
제품특징
1 .구조에 금속 재료가 없는 완전 유전체 자립형 공중 광섬유 케이블을 중단 없이 설치할 수 있습니다.
2 .가벼운 무게의 많은 수의 섬유 코어를 전력선과 함께 배치하여 자원을 절약할 수 있습니다.
삼 .고인장 강도의 아라미드 소재를 채택하여 강한 장력을 견디고 코클과 총성을 방지합니다.
4 .작은 열팽창, 온도 변화가 클 때 케이블 라인의 아크 변화가 작습니다.
5. 더블 재킷, PE/AT 외피
6 .큰 경간, 최대 경간은 1000 미터를 초과합니다
7. 수명이 30년 이상
애플리케이션
높은 전자파 간섭이 있는 장소의 네트워크에 적합합니다.
공중에 적합합니다.
장거리 및 근거리 통신망 통신.
구조 및 기술 사양ADSS-SJ(50-150M)
참조밖의 지름 (mm) |
참조무게 (킬로그램/킬로미터) |
녹화일일 최대 (kN) |
최대 허용 작동 긴장 (kN) |
부서지다 힘 (kN) |
힘 회원 CSA (mm2) |
모듈러스 (kN/mm2) |
열 확장 계수 (x10- 6/케이) |
적당한 경간 (NESC 표준,m) |
||||
PE 재킷 | AT 재킷 | ㅏ | 비 | 씨 | 디 | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
구조 및 기술 사양ADSS-DJ(50-750M)
참조밖의 지름 (mm) |
참조무게 (킬로그램/킬로미터) |
녹화일일 최대 (kN) |
최대 허용 작동 긴장 (kN) |
부서지다 힘 (kN) |
힘 회원 CSA (mm2) |
모듈러스 (kN/mm2) |
열 확장 계수 (x10- 6/케이) |
적당한 경간 (NESC 표준,m) |
||||
PE 재킷 | AT 재킷 | ㅏ | 비 | 씨 | 디 | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
