물 저항하는 48 핵심 500m 경간 OFC ADSS 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
| 최소 주문 수량 : | 20KM | 포장 세부 사항 : | 나무 드럼 또는 철 드럼 |
|---|---|---|---|
| 배달 시간 : | 13일 | 지불 조건 : | T/T, 웨스턴 유니온, Alipay, MoneyGram, L/C |
| 공급 능력 : | 달 당 21500KM |
| 원래 장소: | 광저우 중국 | 브랜드 이름: | HAISO/JQ or Customized |
|---|---|---|---|
| 인증: | ISO9001 CE ROHS Rohs | 모델 번호: | ADSS-4C/6C/24C/48C/96C |
|
상세 정보 |
|||
| 신청: | 야외 공중 | 섬유질 수: | 2-432 코어 |
|---|---|---|---|
| 기간: | 50m 80m /100m/200m /300m /400m | 튜브당 섬유: | 4/6/8/12F |
| 견본: | 제공하다 | 강도 번호: | FRP, 케블라 아라미드 원사 |
| 구조: | 좌초된 느슨한 관 | 재킷 색상: | 검정 또는 맞춤형 |
| 작동 온도: | -40℃ ~ +75℃ | 섬유 유형: | G652D, OS1, OM1, G655, OM4, OM5 |
| 하이 라이트: | 144 핵심 단일 모드 섬유 케이블,옥외 ADSS 단일 모드 섬유 케이블,3KM 단일 모드 섬유 케이블 |
||
제품 설명
없음 Menta 털실로 넣어지는 모든 Dieletric 자활하는 ADSS 싱글모드 광학 섬유 케이블 HDPE
ADSS 파괴
광케이블 ADSS 전유전체 자립형 광케이블(전유전체 자립형 광케이블이라고도 함).
내부의 전원선에 매달린 송전선 프레임을 따라 독립적으로 일종의 전중형(무금속) 광케이블로
(걸이 위치는 주로 전계 강도, 접지 거리, 건설 및 유지 보수 편의 조건의 서스펜션을 기반으로 합니다.
및 기타 요인, 현재 더 아래 전원 와이어에 매달려 있습니다), 전원 라인에 광섬유 통신 네트워크를 형성하는 데 사용되는 케이블은 ADSS라고합니다.
형질
· 전원을 차단하지 않고 설치 가능
· 우수한 AT 성능, AT sheath의 작동점에서 최대 유도는 25kV에 달할 수 있습니다.
· 가벼운 무게와 작은 직경으로 얼음과 바람에 의한 하중과 타워에 가해지는 하중 감소
및 백프롭
· 긴 경간 길이와 최대 경간은 1000m 이상
· 인장 강도 및 온도 성능 우수
· 설계 수명은 30년
·신청
가공 전력선의 실제 상태는 ADSS 케이블을 설계할 때 충분히 고려됩니다.110kV 이하 가공 전력선의 경우,
PE 외피를 적용하였습니다.110kV 이상의 전력선은 AT 외피를 적용합니다.아라미드 수량 및 좌초의 전용 설계
프로세스는 다양한 스팬에 대한 요구를 충족시킬 수 있습니다.
·표준
ADSS 케이블은 표준 IEEE P 1222 및 IEC 60794-1을 준수합니다.
구조 및 기술 사양
1.ADSS 싱글 재킷
| 섬유 수 | 구조 | 튜브당 섬유 |
손실 튜브 직경 (MM) |
FRP/패드 직경(mm) | 외피두께(mm) | 참조밖의 지름 (mm) |
참조무게 (킬로그램/킬로미터) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.5 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.5 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.5 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.5 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
팁: abolve 테이블의 모든 사양은 자세한 사양에 대한 대략적인 데이터입니다.
pls는 우리의 판매업자에게 연락합니다.
2. ADSS 더블 재킷
| 섬유 수 | 구조 | 튜브당 섬유 |
손실 튜브 직경 (MM) |
FRP/패드 직경(mm) | 외피두께(mm) | 참조밖의 지름 (mm) |
참조무게 (킬로그램/킬로미터) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
팁: abolve 테이블의 모든 사양은 자세한 사양에 대한 대략적인 데이터입니다.
pls는 우리의 판매업자에게 연락합니다.
|
섬유 유형 |
감쇠 (+20℃) |
대역폭 |
광케이블 차단 파장 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |

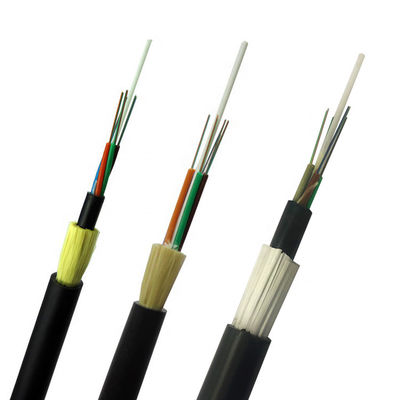

세부 사진 쇼
단일 재킷 ADSS 섬유 케이블
더블 재킷 ADSS 광섬유 케이블

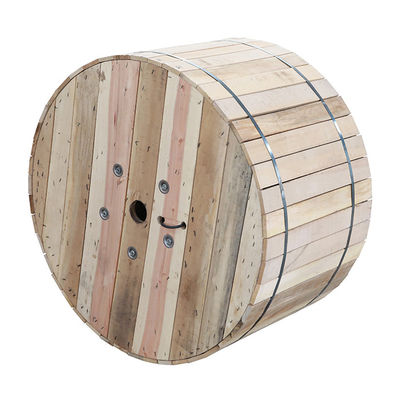

포장:
1. 직접 공장입니까?
전문 케이블 제조업체로서 광섬유 케이블, MPO 브레이크아웃 케이블, 광섬유 패치 코드를 전문으로 합니다.
당사의 제품은 주로 유럽, 남미 및 기타 국가 및 지역으로 수출됩니다.
2. 주요 제품은 무엇입니까?
실외 광섬유 케이블 실내 광섬유 케이블 FTTH 드롭 케이블 ADSS
실내 장갑 패치 코드 광섬유 케이블 광 패치 코드 Sc LC FC ST MTP MPO 광 패치 코드
3. 제품 품질 보증 기간?
광섬유 케이블 20년 보증
4. 원료 인증서가 있습니까?
우리는 자격을 갖춘 ISO9001 ROHS 원료 공급업체와 장기적인 관계 협력을 구축합니다.
