물 저항하는 48 핵심 500m 경간 OFC ADSS 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
| 최소 주문 수량 : | 20KM | 포장 세부 사항 : | 나무 드럼 또는 철 드럼 |
|---|---|---|---|
| 배달 시간 : | 13일 | 지불 조건 : | T/T, 웨스턴 유니온, Alipay, MoneyGram, L/C |
| 공급 능력 : | 달 당 21500KM |
| 원래 장소: | 광동 중국 | 브랜드 이름: | HAISO/JQ |
|---|---|---|---|
| 인증: | ISO9001 CE ROHS Rohs | 모델 번호: | ADSS-4C/12FC/24C/48C/96C |
|
상세 정보 |
|||
| 신청: | 장거리 통신 | 섬유질 수: | 4-576코어 |
|---|---|---|---|
| 기간: | 50m 120m /200m /300m /400m | 튜브당 섬유: | 4/6/8/12/24/48F |
| 견본: | 예 | 강도 번호: | FRP, 케블라 아라미드 원사 |
| 구조: | 좌초된 느슨한 관 | 재킷 색상: | 까만 노란 bule 또는 주문을 받아서 만드는 |
| 작동 온도: | -40℃ ~ +80℃ | 섬유 유형: | G652D, OM1, G655, OM4, OM5 |
| 하이 라이트: | ADSS 싱글모드 광섬유 케이블,모든 Dieletric 싱글모드 광섬유 케이블 |
||
제품 설명
없음 Menta 털실로 넣어지는 모든 Dieletric 자활하는 ADSS 싱글모드 광학 섬유 케이블 HDPE
ADSS 파괴
광 케이블 ADSS
ADSS 케이블은 전도성 금속 요소를 사용하지 않고도 구조물 사이를 스스로 지탱할 수 있을 만큼 충분히 강한 케이블입니다.
이 케이블은 공기 전송 및 배전 라인 환경을 위해 특별히 설계되었습니다.이름에서 알 수 있듯이 케이블에는 금속이 없습니다.
지지선이나 현수선이 필요하지 않으므로 단일 설치로 설치할 수 있으므로 ADSS 케이블을 경제적으로 만듭니다.
광섬유 네트워크를 구축하는 쉬운 방법.
형질
· 전원을 차단하지 않고 설치 가능
· 우수한 AT 성능, AT sheath의 작동점에서 최대 유도는 25kV에 달할 수 있습니다.
· 가벼운 무게와 작은 직경으로 얼음과 바람에 의한 하중과 타워에 가해지는 하중 감소
및 백프롭
· 긴 경간 길이와 최대 경간은 1000m 이상
· 인장 강도 및 온도 성능 우수
· 설계 수명은 30년
·신청
가공 전력선의 실제 상태는 ADSS 케이블을 설계할 때 충분히 고려됩니다.110kV 이하 가공 전력선의 경우,
PE 외피를 적용하였습니다.110kV 이상의 전력선은 AT 외피를 적용합니다.아라미드 수량 및 좌초의 전용 설계
프로세스는 다양한 스팬에 대한 요구를 충족시킬 수 있습니다.
·표준
ADSS 케이블은 표준 IEEE P 1222 및 IEC 60794-1을 준수합니다.
구조 및 기술 사양
1.ADSS 싱글 재킷
| 섬유 수 | 구조 | 튜브당 섬유 |
손실 튜브 직경 (MM) |
FRP/패드 직경(mm) | 외피두께(mm) | 참조밖의 지름 (mm) |
참조무게 (킬로그램/킬로미터) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
팁: abolve 테이블의 모든 사양은 자세한 사양에 대한 대략적인 데이터입니다.
pls는 우리의 판매업자에게 연락합니다.
2. ADSS 더블 재킷
| 섬유 수 | 구조 | 튜브당 섬유 |
손실 튜브 직경 (MM) |
FRP/패드 직경(mm) | 외피두께(mm) | 참조밖의 지름 (mm) |
참조무게 (킬로그램/킬로미터) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
팁: abolve 테이블의 모든 사양은 자세한 사양에 대한 대략적인 데이터입니다.
pls는 우리의 판매업자에게 연락합니다.
|
섬유 유형 |
감쇠 (+20℃) |
대역폭 |
광케이블 차단 파장 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
세부 사진 쇼

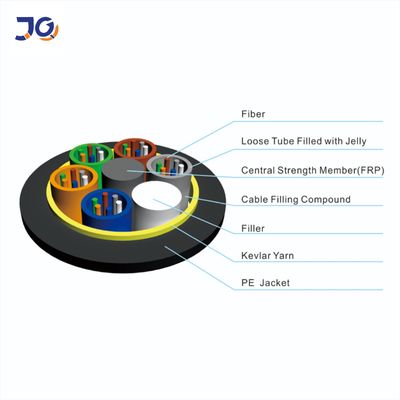

단일 재킷 ADSS 섬유 케이블
더블 재킷 ADSS 광섬유 케이블

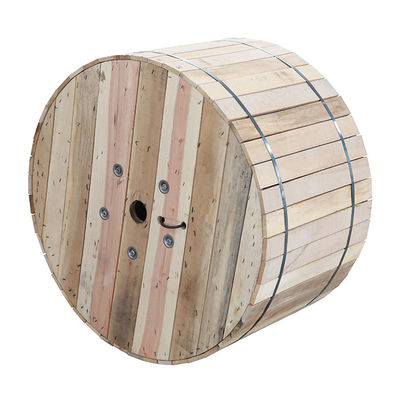

포장:
1. 직접 공장입니까?
전문 케이블 제조업체로서 광섬유 케이블, MPO 브레이크아웃 케이블, 광섬유 패치 코드를 전문으로 합니다.
당사의 제품은 주로 유럽, 남미 및 기타 국가 및 지역으로 수출됩니다.
2. 주요 제품은 무엇입니까?
실외 광섬유 케이블 실내 광섬유 케이블 FTTH 드롭 케이블 ADSS
실내 장갑 패치 코드 광섬유 케이블 광 패치 코드 Sc LC FC ST MTP MPO 광 패치 코드
3. 제품 품질 보증 기간?
광섬유 케이블 20년 보증
4. 원료 인증서가 있습니까?
우리는 자격을 갖춘 ISO9001 ROHS 원료 공급업체와 장기적인 관계 협력을 구축합니다.
