물 저항하는 48 핵심 500m 경간 OFC ADSS 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
| 최소 주문 수량 : | 5km | 포장 세부 사항 : | 나무 드럼 또는 철 드럼 |
|---|---|---|---|
| 배달 시간 : | 12일 | 지불 조건 : | T/T, 웨스턴 유니온, 알리페이, 머니그램 |
| 공급 능력 : | 달 당 20000KM |
| 원래 장소: | 광동 중국 | 브랜드 이름: | JQ/Customized |
|---|---|---|---|
| 인증: | ISO9001 CE ROHS Rohs | 모델 번호: | ADSS-4F/12F /24F/48F/96F |
|
상세 정보 |
|||
| 신청: | 통신 | 섬유질 수: | 4-288 코어 |
|---|---|---|---|
| 기간: | 50m 100m /200m /300m /400m | 튜브당 섬유: | 4/6/8/12/24/48/96F |
| 견본: | 허용 | 강도 번호: | FRP, 케블라 아라미드 원사 |
| 구조: | 좌초된 느슨한 관 | 재킷 색상: | 까만 노란 bule 또는 주문을 받아서 만드는 |
| 작동 온도: | -40℃ ~ +70℃ | 섬유 유형: | G652D, OM3, G655, OM4, OM5 |
| 하이 라이트: | 단일 모드 전원 광섬유 케이블,144 코어 전원 광섬유 케이블 |
||
제품 설명
머리 위 옥외 singlejacket 다 핵심 싱글모드 ADSS 광학 섬유 케이블
ADSS 파괴
광 케이블 ADSS
섬유는 고탄성 플라스틱으로 만들어진 느슨한 튜브에 위치합니다.튜브는 방수 충전 화합물로 채워져 있습니다.
FRP(Fiber Reinforced Plastic)는 비금속 강도 부재로 코어 중앙에 위치합니다.튜브(및 필러)가 좌초됨
강도 부재 주위를 콤팩트하고 원형의 코어로 만듭니다.케이블 코어는 물 침투로부터 보호하기 위해 충전 젤로 채워져 있습니다.
Kevlar Yarn은 보강 강도 부재로 케이블 코어를 둘러싼 다음 PE 외피로 케이블을 완성.
형질
· 전원을 차단하지 않고 설치 가능
· 우수한 AT 성능, AT sheath의 작동점에서 최대 유도는 25kV에 달할 수 있습니다.
· 가벼운 무게와 작은 직경으로 얼음과 바람에 의한 하중과 타워에 가해지는 하중 감소
및 백프롭
· 긴 경간 길이와 최대 경간은 1000m 이상
· 인장 강도 및 온도 성능 우수
· 설계 수명은 30년
·신청
가공 전력선의 실제 상태는 ADSS 케이블을 설계할 때 충분히 고려됩니다.110kV 이하 가공 전력선의 경우,
PE 외피를 적용하였습니다.110kV 이상의 전력선은 AT 외피를 적용합니다.아라미드 수량 및 좌초의 전용 설계
프로세스는 다양한 스팬에 대한 요구를 충족시킬 수 있습니다.
·표준
ADSS 케이블은 표준 IEEE P 1222 및 IEC 60794-1을 준수합니다.
구조 및 기술 사양
1.ADSS 싱글 재킷
| 섬유 수 | 구조 | 튜브당 섬유 |
손실 튜브 직경 (MM) |
FRP/패드 직경(mm) | 외피두께(mm) | 참조밖의 지름 (mm) |
참조무게 (킬로그램/킬로미터) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
팁: abolve 테이블의 모든 사양은 자세한 사양에 대한 대략적인 데이터입니다.
pls는 우리의 판매업자에게 연락합니다.
2. ADSS 더블 재킷
| 섬유 수 | 구조 | 튜브당 섬유 |
손실 튜브 직경 (MM) |
FRP/패드 직경(mm) | 외피두께(mm) | 참조밖의 지름 (mm) |
참조무게 (킬로그램/킬로미터) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
팁: abolve 테이블의 모든 사양은 자세한 사양에 대한 대략적인 데이터입니다.
pls는 우리의 판매업자에게 연락합니다.
|
섬유 유형 |
감쇠 (+20℃) |
대역폭 |
광케이블 차단 파장 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
세부 사진 쇼
단일 재킷 ADSS 섬유 케이블
더블 재킷 ADSS 광섬유 케이블

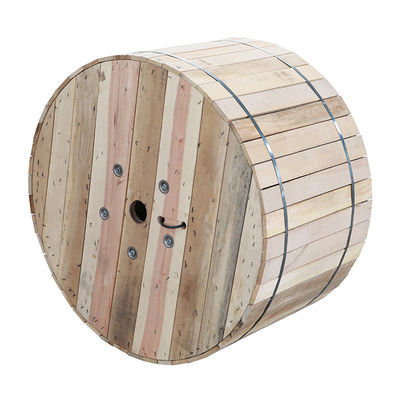

포장:
1. 직접 공장입니까?
전문 케이블 제조업체로서 광섬유 케이블, MPO 브레이크아웃 케이블, 광섬유 패치 코드를 전문으로 합니다.
당사의 제품은 주로 유럽, 남미 및 기타 국가 및 지역으로 수출됩니다.
2. 주요 제품은 무엇입니까?
실외 광섬유 케이블 실내 광섬유 케이블 FTTH 드롭 케이블 ADSS
실내 장갑 패치 코드 광섬유 케이블 광 패치 코드 Sc LC FC ST MTP MPO 광 패치 코드
3. 제품 품질 보증 기간?
광섬유 케이블 20년 보증
4. 원료 인증서가 있습니까?
우리는 자격을 갖춘 ISO9001 ROHS 원료 공급업체와 장기적인 관계 협력을 구축합니다.
