자립한 48 핵심 공기 광 케이블 Gytc8s
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
상세 정보 |
|||
모델 번호: | GYTC8S/GYTC8Y | 섬유형: | G652D |
---|---|---|---|
섬유 번수: | 2-144 핵심 | 색: | 검정색 |
조가선: | 7*1.0 강철 전선 가닥 | 구조: | 형태 8 케이블 |
타입: | 단일모드 & 다중 모드 | 작동 온도: | -40 ~ +60 C |
애플리케이션: | 옥외안테나 적용 | 상품 이름: | 8 본인 지원 파이버 광 케이블을 그림으로 나타냅니다 |
하이 라이트: | 144 핵심 자립하 케이블,GYTC8Y 자립한 케이블,단일모드 자립한 케이블 |
제품 설명

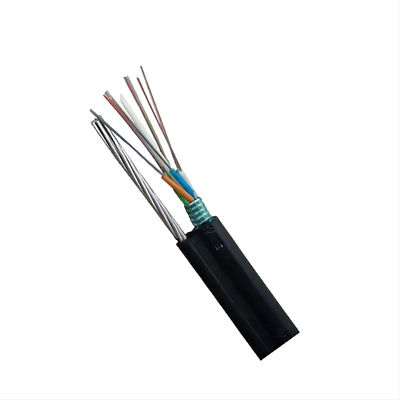

SS케이블 GYTC8S GYTC8Y
섬유, 250 um은고 계수 플라스틱으로 만들어진 루즈 튜브에 위치됩니다. 튜브는 방수 충전용 콤파운드로 채워집니다. 강선은 위치합니다 또는 금속성 강도 부재로서의 핵심의 중심인 FRP. 튜브장치 (그리고 충전기는) 소형이고 순환 케이블 코어 안으로 강도 부재 주위에 좌초됩니다. 파형강은 물 진입에게서 그것을 보호하기 위해 충전용 콤파운드로 가득 찬인 케이블 코어 주위에 적용됩니다. 지지 부품이 폴리에틸렌으로 완료된 것처럼, 스트랜드 와이어로 동반된 (PE) 케이블의 이 부품은 수치 8 구조라는 것 외장합니다.
특징
---강선은 중심 강도 부재로 사용했습니다
---루즈 튜브 충전용 콤파운드
---100% 케이블 코어 충진
---방습을 강화하는 PSP
광학적 특성
항목 | 유닛 | 상술 | |
G652D | |||
모드 필드 직경 | 1310nm | um | 9.2±0.4 |
1550nm | um | 10.4±0.5 | |
클래딩 직경 | um | 124.8±0.7 | |
피복 비원형성 | % | ≤0.7 | |
코어를 덮은 편심 오차 | um | ≤0.5 | |
코팅 직경 | um | 245±5 | |
코팅 비원형성 | % | ≤6.0 | |
클래딩 피복 편심 오차 | um | ≤12 | |
케이블 컷오프 파장 | 별거 안 해 | acc≤1260 | |
희석 (최대.) | 1310nm | dB/km | ≤0.36 |
1550nm | 드브케이엠 | ≤0.22 |
기술적인 매개 변수
섬유 번수 | 구조 | 강관 당 섬유 |
루즈 튜브 지름 (밀리미터) |
CSM 지름 / 패드 직경 (밀리미터) |
외부 자켓의 공칭 두께 (밀리미터) |
케이블 diameter/ 높이 (밀리미터) |
케이블 중량 (kg/km) |
4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
24 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
36 | 1+6 | 12 | 1.9±0.1 | 1.6/1.6 | 1.6 | 9.6*15.2 | 168 |
48 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 9.6*15.2 | 168 |
72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.8*16.3 | 190 |
96 | 1+8 | 12 | 2.2±0.1 | 1.6/3.5 | 1.6 | 12*17.5 | 205 |
144 | 1+12 | 12 | 2.2±0.1 | 2.0/6.4 | 1.8 | 15.8*21.3 | 320 |
포장
오우 표준 케이블 나무로 된 드럼
오우 표준 릴 길이 : 2/3 킬로미터 / 릴, 다른 길이는 또한 이용 가능합니다
