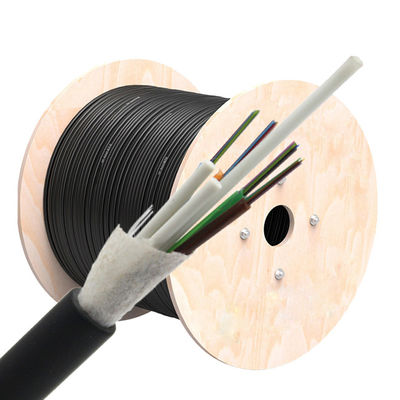

OEM 144 핵심 야외 덕트 GYFTY 공중 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
상세 정보 |
|||
섬유형: | G652D | OEM: | 이용 가능합니다 |
---|---|---|---|
애플리케이션: | 공기 / 도관 | 관리인들의 수: | 72/48 핵심 /96core |
구조: | 꼼짝 못하게 된 루즈 튜브 | 작동 온도: | -40 ~ +60 C |
중심 강도 부재: | FRP | ||
하이 라이트: | 공기 48 핵심 광섬유 케이블,GYFTY 광섬유 케이블,FRP 강도 광섬유 케이블 |
제품 설명
케이블 구조와 매개 변수 :
섬유 총수 |
맥스. 섬유 번수 튜브마다 |
토탈 유닛 총수 (LT + FR) |
케이블 시스 두께 (nominal*) |
전체 직경 (nominal**) |
중량 (대략적입니다.) |
밀리미터 | 밀리미터 | 킬로그램 / 킬로미터 | |||
288 | 24 | 12LT | 1.8 | 18.9 | 300 |
* 명목상 쉬쓰 두께는 0.2 밀리미터에 따라 다를 수 있습니다.
** 명목 외부 직경과 높이는 0.2 밀리미터에 따라 다를 수 있습니다.
섬유 물성 :
단일모드 광섬유 (국제 전기통신 규격 위원회 Rec의 특성. G.652D)
항목 | 상술 |
섬유형 | 단일모드 |
섬유 소재 | 도우핑된 실리콘 |
감쇠곁수 1310 nm에 1383 nm에 1550 nm에 1625 nm에 |
≤ 0.36 dB/km ≤0.32 dB/km ≤0.22 dB/km ≤0.30 dB/km |
점 불연속성 | ≤ 0.05 dB |
케이블 컷오프 파장 | ≤ 1260 nm |
영 분산 파장 | 1300년 ~ 1324 nm |
무분산 구배 | ≤0.093 ps/ (nm2.킬로미터) |
색 분산 1288년 ~ 1339 nm에 1271년 ~ 1360 nm에 1550 nm에 1625 nm에 |
≤3.5 ps/ (별거 안 해. 킬로미터) ≤5.3 ps/ (별거 안 해. 킬로미터) ≤18 ps/ (별거 안 해. 킬로미터) ≤22 ps/ (별거 안 해. 킬로미터) |
PMD | ≤0.2 ps/km12 |
1310 nm에 있는 모드 필드 직경 | 9.2±0.4 um |
핵심 / 덮인 편심 오차 | ≤0.5 um |
클래딩 직경 | 125.0 ± 0.7 um |
피복 비원형성 | ≤1.0% |
1차 피복 지름 | 245 ± 10 um |
증명시험 수준 | 100개 인상력 크기 (=0.69 Gpa), 1% |
온도 의존성 1310년과 1550nm에 있는 0C~ +70C |
≤ 0.1 dB/km |
케이블 굴곡 반경 : (작동 동안) 10 X 케이블 직경
(설치 동안) 20 X 케이블 직경
온도 범위 :
작동 온도 범위 | -40C 내지 +60C |
저장 / 수송 온도 범위 | -50C 내지 +70C |
설치 온도 범위 | -30C 내지 +50C |
패키지 항목 :

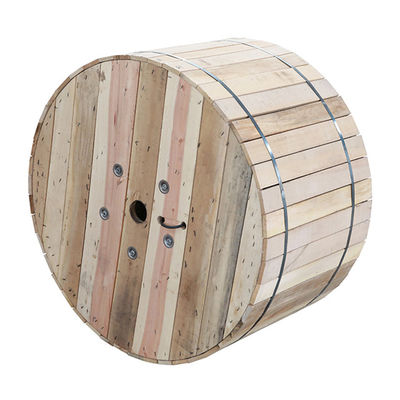

철 나무로 된 드럼 또는 프우무가티드 나무로 된 드럼, 정상적 나무로 된 드럼
드럼 크기가 설계될 수 있다고, 세부 사항은 컨테이너에 적합한 것을 위한 계산을 바랍니다
