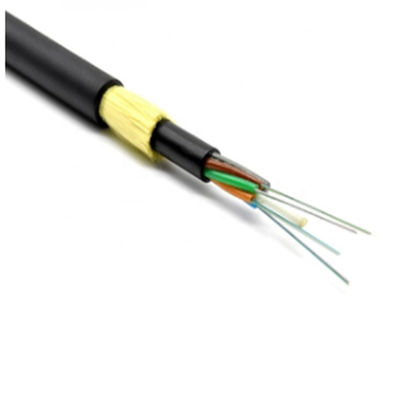

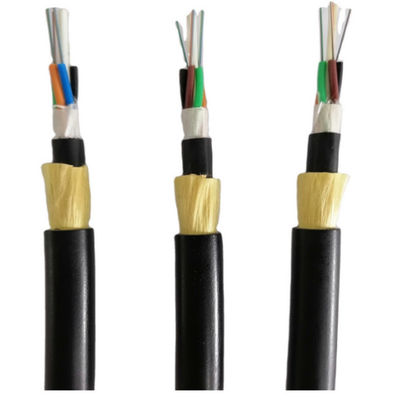

OEM 144 핵심 야외 덕트 GYFTY 공중 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
상세 정보 |
|||
원래 장소: | 광동, 중국 | 타입: | 광섬유 케이블 |
---|---|---|---|
색: | 검정색 | 덮개: | PE |
섬유 번수: | 2-288 | 애플리케이션 :: | 옥외안테나 |
하이 라이트: | SZ는 아드스 섬유 케이블을 좌초시켰습니다,110kV 아드스 섬유 케이블,110kV 모두 유전성 광섬유 케이블 |
제품 설명
섬유 번수 |

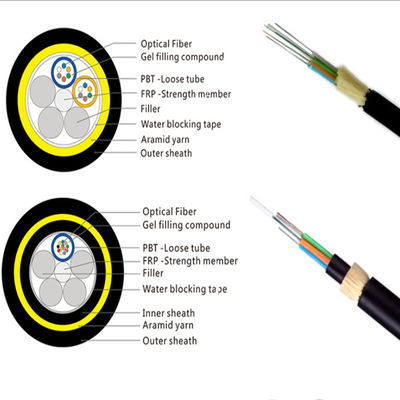

구조 |
강관 당 섬유 |
루즈 튜브 지름 (밀리미터) |
CSM 지름 / 패드 직경 (밀리미터) |
외부 자켓의 공칭 두께 (밀리미터) |
케이블 diameter/ 높이 (밀리미터) |
케이블 중량 (kg/km) |
4 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1.6 | 9.5±0.2 | 80 |
6 | 1+6 | 6 | 2.0±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
8 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
12 | 1+6 | 6 | 2.1±0.2 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
24 | 1+6 | 6 | 2.1±0.2 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
36 | 1+6 | 12 | 2.1±0.2 | 2.0/2.0 | 1.6 | 10.0±0.2 | 85 |
48 | 1+6 | 12 | 2.1±0.2 | 2.0/2.0 | 1.6 | 10.0±0.2 | 85 |
72 | 1+6 | 12 | 2.1±0.2 | 2.0/2.0 | 1.6 | 10.0±0.3 | 85 |
96 | 1+8 | 12 | 2.1±0.2 | 2.0/3.4 | 1.7 | 11.8±0.3 | 123 |
144 | 1+12 | 12 | 2.1±0.2 | 3.0/6.2 | 1.7 | 14.5±0.5 | 175 |
섬유 물성
단일모드 광섬유 (국제 전기통신 규격 위원회 Rec의 특성. G.652D)
매개 변수 | 상술 |
섬유형 | 단일모드 |
섬유 소재 | 도우핑된 실리콘 |
감쇠곁수 @1310nm @1383nm @1550nm @1625nm |
≤0.36dB/km ≤0.32dB/km ≤0.22dB/km ≤0.30dB/km |
점 불연속성 | ≤0.05dB |
케이블 컷오프 파장 | ≤1260nm |
영 분산 파장 | 1300~1324nm |
무분산 구배 | ≤0.093 ps/ (nm2.킬로미터) |
색 분산 @1288~1339nm @1271~1360nm @1550nm @1625nm |
≤3.5 ps/ (별거 안 해. 킬로미터) ≤5.3 ps/ (별거 안 해. 킬로미터) ≤18 ps/ (별거 안 해. 킬로미터) ≤22 ps/ (별거 안 해. 킬로미터) |
PMDQ (구 average*) | ≤0.2 ps/km12 |
모드 필드 직경 @1310nm | 9.2±0.4um |
핵심 / 덮인 편심 오차 | ≤0.5um |
클래딩 직경 | 125.0±0.7um |
피복 비원형성 | ≤1.0% |
1차 피복 지름 | 245±10um |
증명시험 수준 | 100 인상력 크기 (=0.69 GPA),1% |
온도 의존성 | ≤0.1dB/km |
무방한 붕괴 저항 | 2200N/100mm |
광케이블의 특성
케이블 굴곡 반경 : (작동 동안) 10 X 케이블 직경
(설치 동안) 20 X 케이블 직경
온도 범위
작동 온도 범위 | -20C 내지 +60C |
저장 / 수송 온도 범위 | -40C 내지 +60C |
설치 온도 범위 | -20C 내지 +60C |
