물 저항하는 48 핵심 500m 경간 OFC ADSS 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
상세 정보 |
|||
섬유형: | 요구로서의 YOFC 또는 화이바홈 | 섬유 번수: | 4 -144 핵심 |
---|---|---|---|
색: | 검은 색 | 길이: | 2 킬로미터 또는 주문 제작된 길이 |
재킷 소재: | PE 또는에서 | 이름: | ADSS 광 케이블 |
강도 부재: | FRP 중심 강도 부재 | 작동 온도: | -40 ~ +60 C |
기간: | 100/200/300/400m | 설치: | 안테나 |
힘 멤버: | FRP | ||
하이 라이트: | 더블 재킷 ADSS 광섬유 케이블,오버 헤드 ADSS 광섬유 케이블,오버 헤드 모든 유전체 광 케이블 |
제품 설명

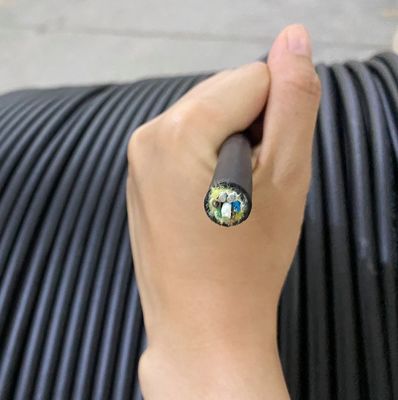

모든 유전체 머리 위 두 배 재킷 ADSS Kelver 털실 광섬유 케이블
설명

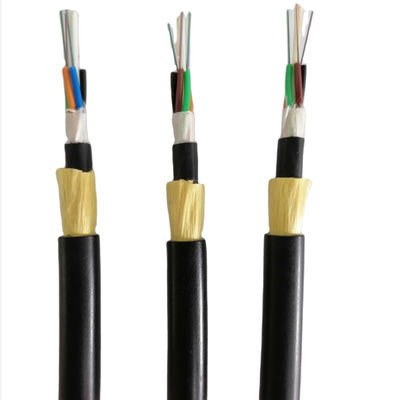

ADSS 케이블이 느슨한 튜브 연선입니다.250μm의 섬유는 고탄성 플라스틱으로 만들어진 느슨한 튜브에 배치됩니다.튜브는 방수 충전 화합물로 채워져 있습니다.튜브(및 충전재)는 비금속 중심 강도 부재인 FRP(섬유 강화 플라스틱) 주위에 꼬여 있는 소형 원형 케이블 코어입니다.케이블 코어가 충전 화합물로 채워진 후.얇은 PE(폴리에틸렌) 내부 피복으로 덮여 있습니다.아라미드 원사의 연선 층을 내피에 강도 부재로 적용한 후 PE 또는 AT(트래킹 방지) 외피로 케이블을 완성합니다.
특징
압착 저항 및 유연성, 케이블 방수를 보장하기 위해 다음과 같은 조치가 취해집니다.
100% 케이블 코어 충전재, 느슨한 튜브 충전재
우수한 기계적 및 온도 성능
가수분해에 강한 고강도 루스 튜브
특수 튜브 충전 화합물은 섬유의 중요한 보호를 보장합니다.
단일 섬유 강화 플라스틱을 중심 강도 부재로 사용
애플리케이션
공중 부설 공법에 적합
보관 / 작동 온도: -40℃~+70℃
광학적 특성
아이템 | 단위 | 사양 | |
G652D | |||
모드 필드 직경 | 1310nm | 음 | 9.2±0.4 |
1550nm | 음 | 10.4±0.5 | |
클래딩 직경 | 음 | 124.8±0.7 | |
클래딩 비 원형 | % | ≤0.7 | |
코어 클래딩 동심도 오류 | 음 | ≤0.5 | |
코팅 직경 | 음 | 245±5 | |
비원형 코팅 | % | ≤6.0 | |
클래딩 코팅 동심도 오류 | 음 | ≤12 | |
케이블 컷오프 파장 | nm | acc≤1260 | |
감쇠(최대) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
기술 데이터
경간 : 100m |
110kv 이하 |
24코어 |
구조적 매개변수 |
중심강도성분 : FRP |
직경: 1.5mm |
느슨한 튜브(젤리 충전) |
외경: 1.8mm |
|
내피 PE |
두께 : 0.9mm |
|
외피 PE |
두께: 1.8mm |
|
전문인 매개변수 |
케이블의 외경 |
10.0mm |
케이블 단면적 |
95.03mm2 |
|
섬유 모델 |
G.652D |
|
케이블의 무게 |
85kg/km |
|
정격 인장 강도(RTS) |
10kn |
|
최소 허용 장력(MAT) |
4kn |
|
EDS |
3.2kn |
|
영률 |
7.8kn/mm2 |
|
열팽창 계수 |
1.810-6/°C |
|
십자 저항 |
장기: 1100 n/100mm |
|
단기: 2200 n/100mm |
||
허가 굴곡 반경 |
장기(런닝 시) 220mm |
|
단기(눕힐 때) 360 mm |
4-144 코어 ADSS 광섬유 케이블
섬유 세다 |
구조 |
섬유 튜브당 |
느슨한 튜브 지름 (mm) |
CSM 직경 /패드 직경(mm) |
공칭 두께 외부 재킷의 (mm) |
케이블 직경 (mm) |
케이블 무게 (kg/km) |
4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 |
