소형 ADSS 6 핵심 12 핵심 공중 광섬유 케이블 ASU G652D
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
상세 정보 |
|||
섬유 수: | 2-12코어 | 유형: | 공중선 |
---|---|---|---|
스팬 길이: | 80m 또는 100m | 섬유 모델: | G652D |
칼집: | 체육 | 스트렝스 멤버: | 2*FRP |
칼집 색상: | 검은 색 | 외경: | 7.0mm |
스팸: | 80m | ||
하이 라이트: | ASU80 자체 지원 광섬유 케이블,ASU80 단일 손실 튜브 케이블,FRP 자체 지원 광섬유 케이블 |
제품 설명

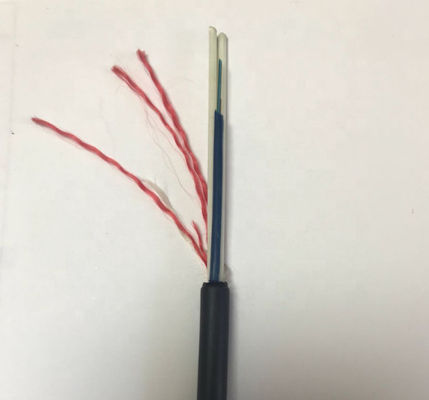

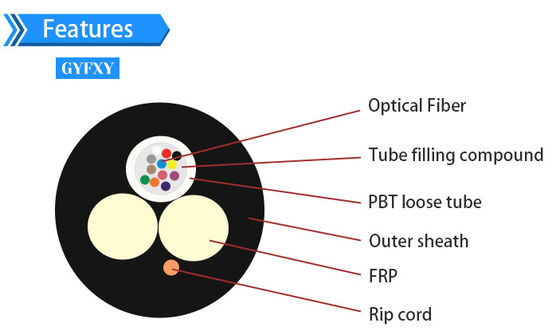

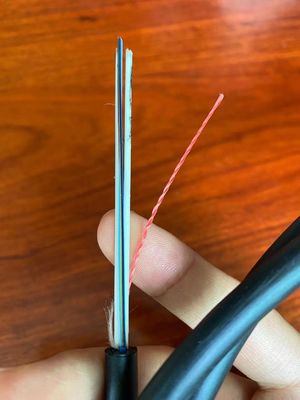

느슨한 버퍼 튜브에 섬유가 있는 비장갑 Uni-Tube 광 케이블. 케이블 코어는 물의 침입 및 이동을 방지하기 위해 젤리로 보호되고 검정색 폴리에틸렌 아웃 재킷으로 덮습니다.두 개의 내장된 FRP 또는 금속 와이어가 원하는 장력을 제공합니다.
특징
작은 크기와 가벼운 무게
우수한 인장 성능을 제공하는 강도 부재로 두 개의 FRP
젤 충전 또는 젤 프리, 우수한 방수 성능
저렴한 가격, 높은 섬유 용량
짧은 스팬 안테나 및 덕트 설치에 적용 가능
광학적 특성
아이템 | 단위 | 사양 | |
G652D | |||
모드 필드 직경 | 1310nm | 음 | 9.2±0.4 |
1550nm | 음 | 10.4±0.5 | |
클래딩 직경 | 음 | 124.8±0.7 | |
클래딩 비 원형 | % | ≤0.7 | |
코어 클래딩 동심도 오류 | 음 | ≤0.5 | |
코팅 직경 | 음 | 245±5 | |
비원형 코팅 | % | ≤6.0 | |
클래딩 코팅 동심도 오류 | 음 | ≤12 | |
케이블 컷오프 파장 | nm | acc≤1260 | |
감쇠(최대) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
기술적인 매개변수
케이블 코어 |
단위 | 2F | 4F | 6층 | 8F | 10F | 12F |
튜브 수 | 1 | 1 | 1 | 1 | 1 | 1 | |
섬유의 수 | 핵심 | 2 | 4 | 6 | 8 | 10 | 12 |
튜브의 섬유 수 | 핵심 | 2 | 4 | 6 | 8 | 10 | 12 |
케이블 직경 | mm | 7.0mm±0.2 | 0.8±0.2 | ||||
케이블 무게 | kg/km | 40±10 | 45±10 | ||||
허용 인장 강도 | N | 스팬=80,1.5*P | |||||
허용 크러쉬 저항 | N | 1000N | |||||
작동 온도 | ℃ | -20℃ ~ +65℃ |
리얼팩토리
ASU는 무엇을 의미합니까?
광 케이블의 명명법에서 이 약어를 찾으면 모든 광섬유가 통과하는 단일 느슨한 튜브(U)가 있는 자체 지지(AS) 케이블임을 의미합니다.
약어에 붙어 있는 숫자는 해당 케이블 모델이 자체적으로 지탱할 수 있는 미터 수를 나타냅니다. 즉, 최대 80m, 100m 또는 120스팬입니다. 이 범위는 기둥 사이의 거리에 불과합니다. 케이블에 대한 지원 시스템을 설치합니다.
아수 80
ASU80 광 케이블은 최대 80미터 범위에서 자체 지원되므로 도시 중심의 케이블 통과용으로 표시됩니다. 도시 내에서 기둥은 일반적으로 평균 40미터 떨어져 있기 때문에 이에 대한 우수한 지원을 보장합니다. 케이블.
아수 100
ASU100 광 케이블은 최대 100미터 범위에서 자체 지원되므로 일반적으로 기둥이 90~100미터 떨어져 있는 시골 지역의 케이블 라우팅에 사용됩니다.
아수 120
ASU120 광케이블은 최대 120미터의 길이를 자립하므로 도로, 강, 다리 위 등 극이 멀리 떨어져 있는 환경에서 케이블이 통과하도록 표시됩니다.
ASU500과 같은 장거리용 자체 지지 케이블이 시장에 아직 나와 있지만 80, 100 및 120이 적용 가능성으로 인해 가장 일반적으로 사용됩니다.
