모델 번호: | GCYFY / GCYFTY | 섬유 번수: | 96의 핵심 |
---|---|---|---|
섬유형: | 단일 모드/다 형태 | 재킷: | 페이 / PVC / LSZH |
색: | 검정색 | 상품 이름: | 공기 삽입 마이크 케이블 |
길이: | 2km 또는 주문을 받아서 만들어진 길이 | 구조: | 마이크 케이블 |
503 Service Temporarily Unavailable 503 Service Temporarily Unavailable nginx: | 공기이거나 도관 | ||
하이 라이트: | 96 핵심 광섬유 Cable,ISO9001 섬유 옵틱 케이블,OEM 도관 섬유 옵틱 케이블 |
제품 설명

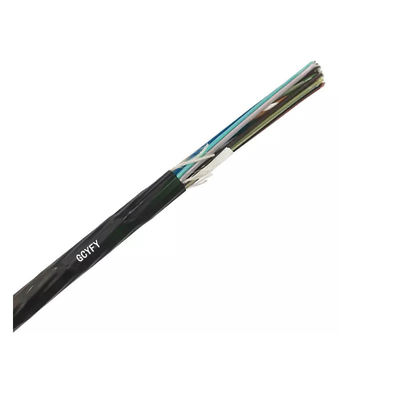

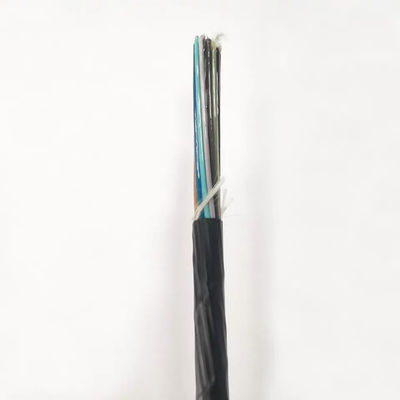

극소 에어 블로운 케이블 96 핵심 광섬유 케이블 GCYFY / GCYFTY
덕트 극소 에어 블로운 케이블 96 핵심 광섬유 케이블 GCYFY / GCYFTY
제품 설명
GCYFY 해방 쉘 휘어진 공기 삽입 마이크로케이블은 비금속 보강과 어떤 방탄복 구조도 채택하지 않으며, 그것이 끌려지 또는 공기 삽입되고 놓인 외부 보호 튜브에서와 그리고 나서 공기 삽입되 마이크로 파이프 성토 공법이 기존 파이프 라인 케이블 부설 기술의 제한을 돌파하고, 파이프라인의 사용 효율을 향상시키고, 확대되기 쉽습니다
광학적 특성
항목 | 상술 |
섬유형 | G.652D |
희석 | |
1310 nm에 | ≤0.36 dB/km |
1383 nm에 | ≤0.35 dB/km |
1550 nm에 | ≤0.22 dB/km |
1625 nm에 | ≤ 0.30 dB/km |
케이블 차단 장치 사고 방식(λcc) | ≤1260 별거 안 해 |
제로 분산 사고 방식(NM) | 1300년 ~ 1324 nm |
제로 분산 경사 | ≤0.092 ps/(nm2.km) |
색 분산 | |
1288년 ~ 1339 nm에 | ≤3.5 ps/ (별거 안 해. 킬로미터) |
1550 nm에 | ≤18 ps/ (별거 안 해. 킬로미터) |
1625 nm에 | ≤22 ps/ (별거 안 해. 킬로미터) |
PMDQ | ≤0.2 ps/km1/2 |
1310 nm에 있는 모드 필드 직경 | 9.2±0.4 um |
핵심 편심 오차 | ≤0.6 um |
클래딩 직경 | 125.0±0.7 um |
피복 비원형성 | ≤1.0% |
코팅 직경 | 245±10 um |
증명시험 | 100개 인상력 크기 (=0.69 Gpa), 1% |
섬유 & 튜브에 든 채료

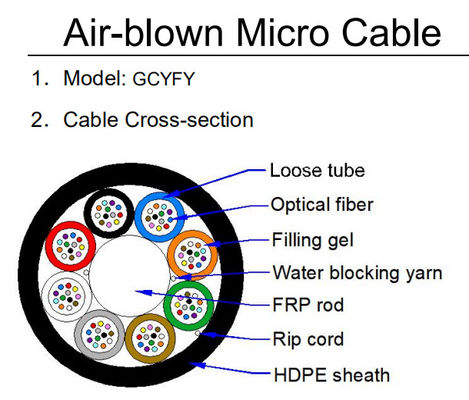

케이블 매개 변수
# | 항목 | 유닛 | 매개 변수 |
1 | 섬유 번수 | 96 | |
2 | 아니오 강관 당 섬유의 | 12 | |
3 | 아니오 루즈 튜브의 | 8 | |
4 | 루즈 튜브 지름 | 밀리미터 | 1.5 |
5 | 중심 강도 부재 | 밀리미터 | 2.5 |
6 | 외부 쉬스 | 밀리미터 | 6.6 |
7 | 아니오 립코드의 | 1 | |
8 | 케이블 직경 | 밀리미터 | 6.4±0.1 |
9 | 케이블 중량 | 킬로그램 / 킬로미터 | 40 |
10 | 희석 1310 nm | dB/km | ≤0.36dB/km |
11 | 희석 1550 nm | dB/km | ≤0.22dB/km |
12 | 채색한 Disperson 1285-1330 nm | 추신 / nm.km | ≤3.5 |
13 | 채색한 Disperson 1550 nm | 추신 / nm.km | ≤18 |
14 | 케이블 컷오프 파장 | 입방 센티미터 | ≤1260nm |
15 | 섬유 컷오프 파장 | 밀리미터 | ≤1470 |
16 | 제로 분산 | 1300~1324nm | |
17 | 제로 분산 경사 | ps/nm2 X 킬로미터 | ≤0.092 |
18 | 편광 모드 분산 | 추신 / 킬로미터 | 1.0 |
19 | 편광 모드 분산 | 추신 / 킬로미터 | 0.3 |
20 | 모드 필드 직경 | um | 1310 9.2 ± 0.4 |
21 | 모드 필드 직경 | um | 1550 10.4 ± 0.8 |
22 | 핵심 클래딩 동심 오차 | um | ≤0.5 |
23 | 클래딩 직경 | um | 125±1.0 |
24 | 비 -원형을 다른 금속을 입히기 | % | ≤2.0% |
25 | -피복 편심 오차를 코팅하기 | um | ≤12 |
26 | 1차 피복 지름 | um | 125±1.0 |
27 | (색칠하지 않은) 일차 코팅재 | 245± 10 um | |
28 | 섬유 컬 반지름 | M | R≥4 |
29 | 인장 강도 | 엔 | 설치 : 1000 맥스. 작동 : 600 |
30 | 붕괴 저항 | N/mm | 800/100 |
31 | 충격 강도 | N.m | 충격 에너지 :450g*1m ; 햄머 헤드의 반지름 : 12.5 밀리미터 ; 영향의 수 : 5 어떤 명백한 추가 희석, 어떤 파이버 차단과 어떤 케이블 손상. |
32 | 비틀림 | 로딩되세요 : 150N ; 되풀이수 :10; 비틀림 각 :±180' 어떤 명백한 추가 희석, 어떤 파이버 차단과 어떤 케이블 손상. | |
33 | 결함 | 밀리미터 | 1000N/100mm |
34 | 민. 곡률 반경 | 로딩 25N,25cycles | |
35 | 설치 | ˚ C | - 15˚ C~+60˚ C |
36 | 작동 | ˚ C | - 35˚ C~+70˚ C |
37 | 저장 | ˚ C | - 35˚ C~+70˚ C |
